HOLZ-HER SECTOR 1255: Precisión vertical en sintonía con perfecta ergonomía

Sierras para tableros verticales HOLZ-HER

La sierra de tableros vertical permite la operación por un solo operario del almacén de tableros hasta conseguir componentes terminados cortados con precisión, y convence gracias a una operación fluida y ergonómica.

La SECTOR 1255 está disponible en diferentes variantes de caja con longitudes de corte de 3300 a 6300 mm y alturas de corte de 1900 a 2200 mm. La profundidad de corte es de 60 mm. Hay posibilidad de longitudes especiales hasta 8.300 mm bajo solicitud.

La gama de aplicaciones de las sierras circulares de tableros de HOLZ-HER puede ampliarse si es necesario con accesorios auténticos HOLZ-HER. Por ejemplo con el sistema de incisión patentado Super Cut de HOLZ-HER. Emplea dos cuchillas incisoras que garantizan un acabado de calidad en los cantos de los tableros de contrachapado, con una precisión de una décima de milímetro, sin desgarros. Otra elemento opcional es el software de optimización profesional de corte Opti-Base V-Cut.

HOLZ-HER también ofrece la solución ideal para el procesamiento de materiales compuestos. Los materiales compuestos son un componente fijo de la arquitectura moderna, por lo que adquieren un significado especial para muchos productores. Con las variantes de equipamiento de la SECTOR 1255V, HOLZ-HER ofrece el serrado perfecto de tableros para el procesamiento de Alucobond, Dibond y Co. , convenciendo gracias a la elevada precisión de corte y de ángulo.


Esto es lo que le ofrece la SECTOR 1255 de HOLZ-HER

Optimización del corte con Opti-Base V-Cut
El sistema de incisión SuperCut patentado

Bueno es saber

Optimización de corte con corte en V Opti-Base

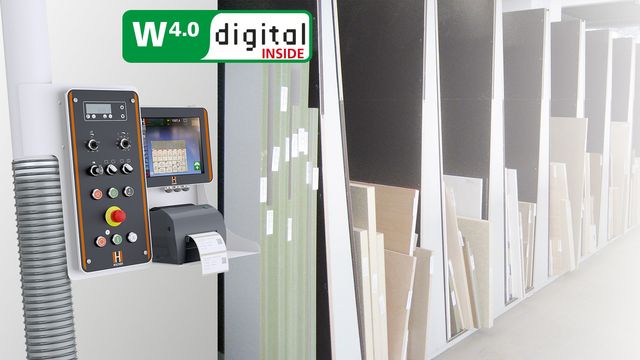

Optimización del corte con Opti-Base V-Cut

Optimización de corte – orientación corte a corte para conseguir un corte efectivo de tableros

Gracias al sistema de optimización de corte profesional OptiBase V-Cut de HOLZ-HER se consigue siempre el mejor resultado de optimización gracias a una perfecto aprovechamiento del material. La interfaz de usuario y la pantalla táctil de 10" colocadas al alcance de la vista permiten la operación y gestión simple y rápida de pedidos, material y listas de piezas. Gracias a la impresora de etiquetas que viene incluida en el paquete de máquinas HOLZ-HER, la identificación de piezas transcurre de forma homogénea y sin problemas.

Y así optimizará los cortes

  • Con el software de optimización de sierras de corte de tableros verticales, se pueden optimizar sus planes de corte sin mayor esfuerzo.
  • Se ven reducidos al máximo los restos de material y se puede administrar profesionalmente el etiquetado.
  • Tiene la opción de importar mediante la conexión a la red / por USB los proyectos de corte realizados en oficina, o de introducirlos directamente en la pantalla táctil.
  • Aprovechamiento perfecto de materiales y mayor rendimiento gracias a un software más inteligente.

Su aprovechamiento

  • Importación de piezas de trabajo de diversos programas asociados (Cabinet Control, Imos, OSD, interfaz CSV, etc.)
  • Escriba listas de piezas den la oficina incl. cantos / revestimientos / exceso / serie de producción / etc.
  • Presión de etiquetas con toda la información conocida, como: Matriz de datos / com. / dimensiones / cantos / revestimientos / etc.
  • Manipulación rápida en la máquina, puesto que ya se ha resuelto la optimización y la pantalla fija todos los datos y pasos de trabajo
  • Se administran y guardan los restos (el depósito de restos está siempre totalmente activo)
  • Depósito de restos para placas y equipamientos programable.
  • Conexión en red (la máquina puede ser integrada en la red para que también se puedan reconocer todos los restos en la oficina e integrar los resultados optimizados directamente en la máquina)
  • Plug to Play

Más información sobre la optimización de corte con Opti-Base V-CUT

Descargar

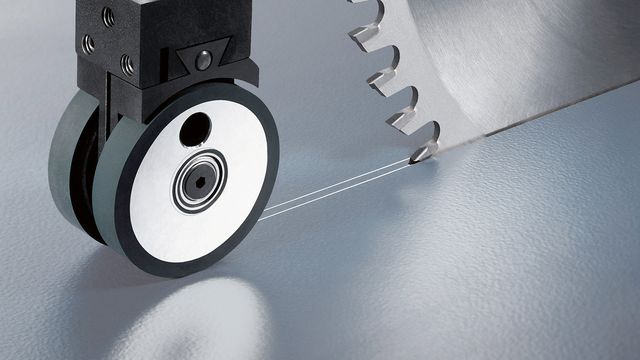

Incisión para un corte preciso

SuperCut es el sistema patentado de puntuación HOLZ-HER.

SuperCut es el sistema de incisión patentado de HOLZ-HER. Ofrece cortes listos para encolado con un único ajuste básico.

  • Dos cuchillas de carburo metálico perforan la anchura de hoja de sierra exacta en la superficie de los tableros laminados.
  • Finalmente, la hoja de sierra circular separa el tablero sin arrancar la capa de cubierta dura, quebradiza o filamentosa.
  • El resultado es un canto liso para el procesado posterior.
  • SuperCut se puede ajustar fácilmente con una escala de medida.
  • SuperCut se puede equipar posteriormente en todas las sierras SECTOR.

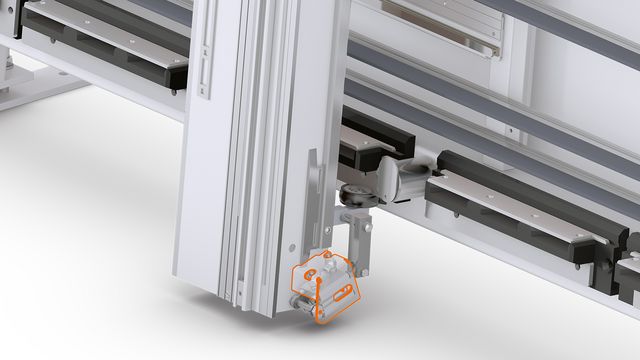

Barra de serrado superior e inferior

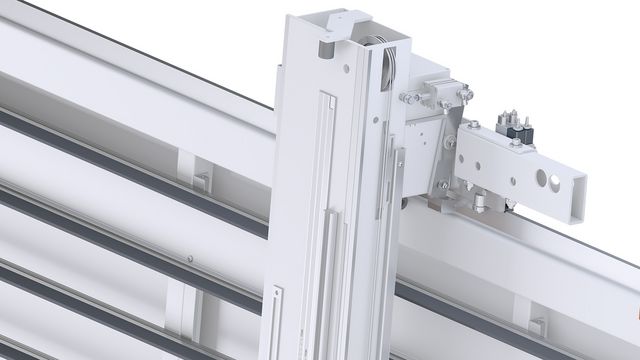

La barra de sierra superior con bloqueo neumático, puede manejarse desde el panel de control con solo presionar un botón.
La barra de sierra superior con bloqueo neumático, puede manejarse desde el panel de control con solo presionar un botón.

Barras de serrado superior e inferior con bloqueo neumático mediante pulsación de un botón en el panel. Incluye un reconocimiento automático del punto de corte para el corte vertical.

Módulo agregado de serrado para corte horizontal

Unidad de sierra que incluye bloqueo neumático para corte horizontal

Módulo agregado de serrado con bloqueo neumático para el corte horizontal y ajuste eléctrico fino de dimensiones directo en el panel de control.

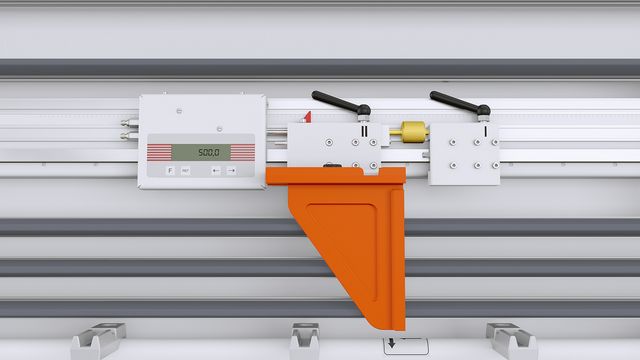

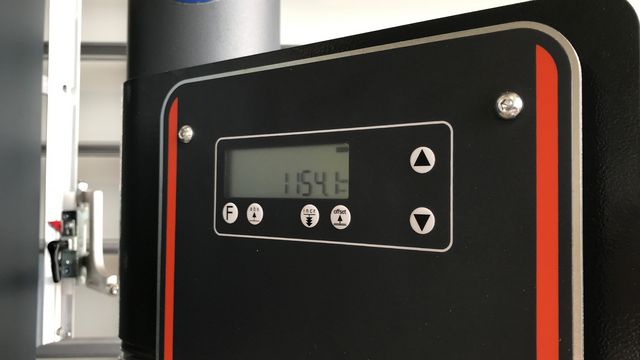

Tope longitudinal digital con ajuste fino

Parada longitudinal digital con ajuste fino

Visor digital de medidas para corte vertical, incluido el ajuste fino en la versión lineal endurecida (opcional).

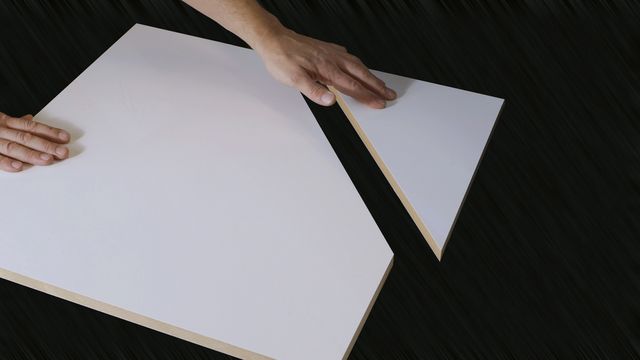

Dispositivo de corte angular GeoMetric

Dispositivo de corte angular GeoMetric Con el dispositivo de corte angular móvil, se pueden realizar ángulos de corte de hasta 45 ° de una manera sencilla

Con el dispositivo de corte angular, se pueden realizar fácilmente ángulos de corte de hasta 45°. Para ello se fija un dispositivo de corte angular a la sierra, y se ajustan los grados. El tablero dispuesto se fija con dos ventosas de vacío deslizables. Finalmente se puede realizar el corte en vertical u horizontal. Realizando un simple cambio de ajuste se puede asentar el dispositivo de corte angular más a la derecha o izquierda.

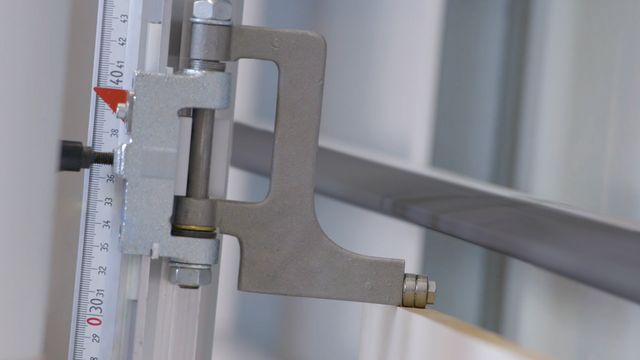

Tope de cintas

El tope de la tira garantiza un corte repetible del ancho de las piezas de trabajo.

El tope de cintas sirve para realizar un corte repetible con precisión en la amplitud de las piezas de trabajo. Con un solo ajuste, el corte se mantiene igual.

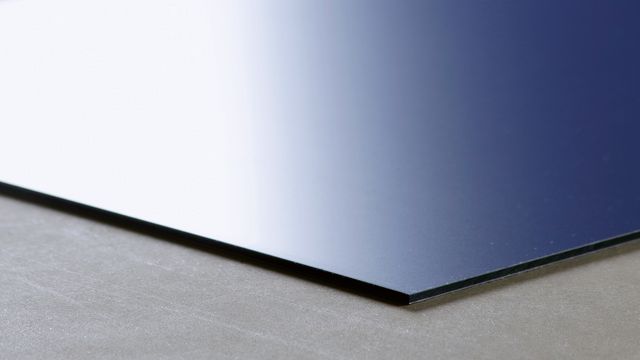

SECTOR 1255V para Alucobond®, Dibond® y Co.

Limpie los materiales compuestos con el panel vertical de sierra SECTOR 1255V de HOLZ-HER.
Limpie los materiales compuestos con el panel vertical de sierra SECTOR 1255V de HOLZ-HER.
Limpie los materiales compuestos con el panel vertical de sierra SECTOR 1255V de HOLZ-HER.

La solución con brillo para material compuesto

Los materiales compuestos son un componente fijo de la arquitectura moderna. Los productos innovadores inspiran al ser humano tanto en edificios nuevos como en edificios de construcción antigua rehabilitados. Resulta acertado utilizar estos materiales cuando se trata de realizar soluciones geométricas, superficies extremadamente lisas, lineas limpias y esquinas precisas, pero, naturalmente, también en superficies onduladas y aplicaciones más complicadas.

El procesamiento económico y preciso de los versátiles materiales exige, durante el trabajo, un potente serrado de tableros con fresado de destalonado (perfil constante) especial. La SECTOR 1255V sorprende en general por su elevada rigidez. De ello se ocupa el bastidor de soldadura completa con una estructura autoportante. Queda garantizada una gran precisión de corte y de ángulo.

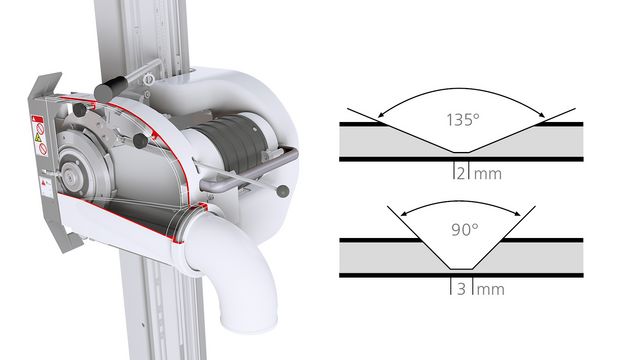

Ranuras de dos medidas angulares diferentes de 90° y 135°

Las fresas destalonadas que se suministran para cantos de hasta 90° o 135° sirven para fresar ranuras en ángulo recto o en V en el reverso de los tableros compuestos. Sobresalen la chapa de cubierta de aluminio y una parte del núcleo de plástico del tablero. El ligero espesor del material restante permite un achaflanado. La forma de la ranura se adapta automáticamente al radio de flexión.

Paquete de materiales compuestos

  • Zapata presora especial con muesca para fresas y rodillo palpador.
  • Visor de medida digital horizontal.
  • Dos topes longitudinales adicionales para el corte vertical (con posibilidad de otros topes longitudinales).
  • Peso de equilibrio adecuado para agregado de serrado.
  • Incl. hoja de sierra circular HW, Ø 250 mm, materiales compuestos en lugar de la hoja de sierra estándar.

Calidad por cuenta propia: desde la placa de acero hasta la máquina terminada

Fabricación interna de las estanterías para el serrado vertical de placas

En la construcción de las cajas de HOLZ-HER se utilizan hasta 2200 toneladas de acero y aluminio. Un dispositivo de corte láser alimentable de forma totalmente automática se encarga de cortar de forma óptima placas de acero de hasta 25 mm de grosor. De esta forma, la HOLZ-HER puede utilizar el espero ideal del material para todas las partes de construcción relevantes a la rigidez estructural.

Con una fuerza de prensado nominal de 400 toneladas, varias prensas plegadoras hidráulicas garantizan una forma perfecta de los componentes por medio de la medición de grosor de materiales y un mando de fuerza de compresión automáticos

Las piezas individuales se sueldan con sumo cuidado. Las horquillas soldadas con un diseño óptimo garantizan una calidad de constante de su máquina.

En varias fresadoras de mesa larga se fresa la caja completamente soldada con alta precisión. Todas las superficies están preparadas de forma óptima para el futuro montaje de guías y agregados.


Más información

Descargas

Simple, rápido y ecológico: más detalles en documento PDF para descargar.

Prospecto SECTOR 1255|1260 (PDF, 2 MB)

Datos técnicos

Abrir tabla

Más imágenes

Datos técnicos y dimensiones SECTOR 1255/1260
Las sierras de panel verticales de la serie SECTOR en el taller
