Chapadora de cantos SPRINT 1329 multi: Técnica de fresado completa y de gran eficiencia

Con la SPRINT 1329 recibirá técnica multifunción de máximo nivel

Los clientes exigen cada vez más individualidad y variedad de materiales. Para poder cumplir estas exigencias de forma productiva y rentable, un taller de carpintería moderno ya no puede prescindir de la tecnología de perfiles múltiples. En la HOLZ-HER SPRINT 1329 multi se puede conseguir una técnica de fresado completa, con herramientas de múltiples niveles y portaútiles para dichas herramientas. De este modo se pueden conseguir diferentes radios o aplicaciones con un bisel de 45° con solo pulsar un botón. Con la SPRINT 1329 multi se reducen enormemente los tiempos de cambios de formato, y se pueden también fabricar eventualmente lotes con dimensiones menores.

En el interior de la SPRINT 1329 multi, las unidades de la serie de alta gama funcionan con una mecánica sin juego y servoejes NC de alta precisión y totalmente digitales, que garantizan una precisión de repetición del cien por cien en los posicionamientos. A través de una pantalla táctil de 18,5 pulgadas de formato de banda ancha se selecciona el perfil correspondiente en la herramienta de diamante de múltiples niveles y se coloca el módulo agregado de forma totalmente automática en su posición. También hay integrados nuevos accionamientos NC y la mecánica sin juego en el sistema de fresado de perfil de doble motor. Gracias a un cambiador portaútiles, el fresado de perfil puede alternar automáticamente un mayor número de diferentes con una precisión absoluta de repetición. El grupo de raspado totalmente automático se encarga de realizar el acabado del mecanizado. Pulsando un botón se pueden seleccionar dos perfiles diferentes. Gracias a esta máquina se podrán reducir fácilmente los tiempos de cambio de formato, manteniendo siempre una excelente calidad y una enorme versatilidad. Con la potente SPRINT 1329 multi, tendrá como eficiente compañera una chapadora de cantos universal inteligente.

Precios
x

Requisitos diferentes - Precios diferentes

El precio de una máquina HOLZHER es tan individual como sus requisitos. Por ello, lo mejor es que hablemos brevemente lo que es importante para usted - y en seguida recibirá un presupuesto sin compromiso.

  1. Acepto que mis datos arriba indicados se incorporen al sistema de Weinig Gruppe de acuerdo con el aviso de privacidad para poder recibir una respuesta y aportar documentación a mi solicitud.
Asesoramiento Personal
x

Asesoramiento personal - para mayor productividad y más eficiencia

Junto con nuestro experto HOLZHER encontrará la máquina que mejor se adapte a sus requisitos. Simplemente envíenos el formulario completado - su experto HOLZHER local hablará todo lo necesario con usted.

  1. Acepto que mis datos arriba indicados se incorporen al sistema de Weinig Gruppe de acuerdo con el aviso de privacidad para poder recibir una respuesta y aportar documentación a mi solicitud.

Esto es lo que le ofrece la serie SPRINT de HOLZ-HER

Esto es lo que le ofrece la SPRINT 1329 de HOLZ-HER

Detalles técnicos

iTronic para una automatización inteligente

Componentes funcionales de iTronic

1. Cuchilla de corte transversal adaptable

Cuchilla de corte transversal totalmente adaptable, que se ajusta automáticamente a la presión en función del grosor y la altura del canto. Sus ventajas:

  • Siempre la impresión correcta para diferentes tipos de cantos
  • Evitar vibraciones innecesarias
  • Reducción del desgaste

2. Zona de presión adaptable

Dependiendo de la aplicación, la presión de contacto de los rodillos de presión individuales se ajusta perfectamente a través de un sistema neumático inteligente. Sus ventajas:

  • Reducir los índices de rechazo a un mínimo
  • Suprimir las piezas de muestra
  • Mejores resultados de mecanizado incluso con aplicaciones en constante cambio

3. Control automático de cantidad de cola

Control automático adaptado a la demanda de la cantidad de cola mediante la selección del programa: La aplicación de cola siempre es óptima con:

  • Diferentes tipos de tableros, p.ej. conglomerado o MDF
  • Diferentes grosores de tableros
  • Diferentes velocidades de alimentación
  • Cola EVA o PUR
  • Adaptación a los parámetros de procesamiento de diferentes fabricantes de cola

4. Rutina de limpieza automática

Rutina de lavado totalmente automática integrada para cola PUR en el sistema de control con tan solo pulsar un botón. Esto asegura que el agregado se limpie de forma totalmente automática con la cantidad correcta de producto limpiador, temperatura y presión de contacto. (Es necesario limpiar pasadas 48 h = tiempo de reacción de PUR).  Sus ventajas:

  • El mejor sistema del mercado
  • Cola PUR siempre a mano
  • Evitar errores durante el proceso de lavado

5.  Control de la cantidad de cola residual

El sistema controla automáticamente la cantidad de cola residual y, por lo tanto, los metros lineales restantes que se pueden producir, a través de un sensor especial y se muestran al operario en el control. Sus ventajas:

  • El operario sabe en todo momento cuántos metros lineales pueden producirse todavía
  • Control profesional del proceso de limpieza
  • Optimización de la cantidad de cola residual en el sistema durante el proceso de limpieza

fa.s.t. setting technology

fa.s.t. setting technology

De la misma forma, fa.s.t. o el "equipamiento preciso“ pertenece a los temas principales para un chapado de cantos eficiente. Con fa.s.t. se pueden llevar a cabo los diferentes mecanizados simultáneamente en la chapadora de cantos. Se puede conectar, por ejemplo, de forma inteligente, el módulo de copiado de ángulos o la oscilación del agregado de corte, sin que la máquina tenga que avanzar en vacío para poder realizar el proceso de cambio de formato.

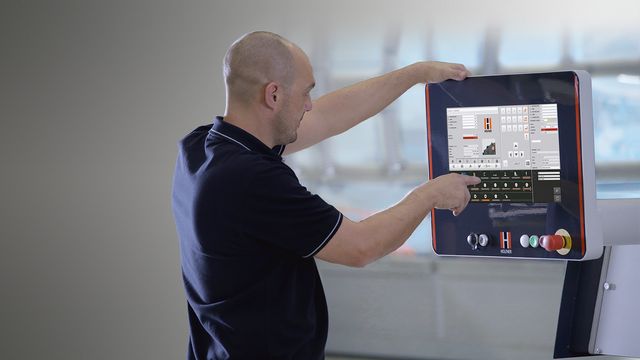

Control EdgeControl: simple e intuitivo

Control de PC HOLZ-HER: garantía de futuro mediante estándares máximos

Control Edge Control

Pantalla táctil de 18.5", a color en formato 16:9. Control de altas prestaciones con operación sencilla para una configuración y cambio de formato racionales de la máquina.

  • Pantalla táctil a color 18,5" de serie.
  • Interfaz gráfica, toda la información en forma de texto claro y/o de gráficos.
  • Fácil manejo: pupitre de mando rotativo e inclinable a la altura de los ojos.
  • Acceso sencillo a los programas con los nombres y números de los programas.
  • Importante memoria de programación para cada aplicación deseada.
  • Elección individual de los agregados con las funciones como posibilidades de posición para valores teóricos, puntos de estirado y correcciones de las herramientas.
  • Mensajes de servicio en forma de texto claro.
  • Permite la gestión individual de hasta 10 usuarios distintos con protección por contraseña y autorización individual.
  • Entrada de red.
  • Servicio de mantenimiento online, intercambio de datos más rápido con el servicio de HOLZ-HER.
  • Interfaz de código de barras.

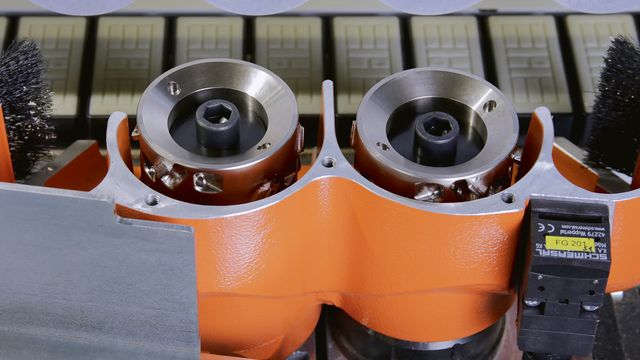

Fresado de juntas

Fresado de juntas
  • Ajuste de altura incluido para la utilización de corte óptima.

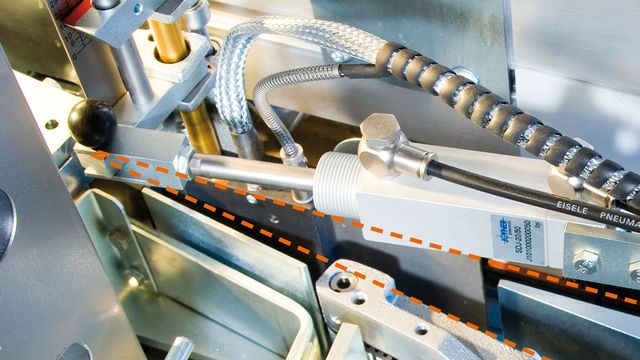

Zona de alimentación de cantos SYNCHRO

Zona de alimentación de cantos SYNCHRO
Zona de alimentación de cantos SYNCHRO
Zona de alimentación de cantos SYNCHRO

El almacén cargador de cantos con accionamiento SYNCHRO. El almacén cargador garantiza la proyección de piezas de trabajo cortas mediante la adaptación sincrónica a la velocidad de avance y a la vez optimiza la proyección de cantos.

Pequeño ángulo de entrada debido al concepto de boquilla: abastecimiento sin problemas de cantos de madera maciza de hasta 15 mm.

Gran flexibilidad con posibilidad de 6 guías de cantos diferentes

Manipulación sencilla: gran flexibilidad con 6 guías de cantos
Manipulación sencilla: gran flexibilidad con 6 guías de cantos
Manipulación sencilla: gran flexibilidad con 6 guías de cantos

El cargador automático de cantos de 6 posiciones ofrece la posibilidad de mantener la flexibilidad no solo a los usuarios con material de bordes constantemente cambiante sino también a los usuarios que utilizan continuamente el mismo canto. Gracias al cambio automático de depósito, el canto no se expulsa, lo cual ahorra un valioso tiempo de preparación. Incluye un séptimo depósito auxiliar para la alimentación de cantos por longitud de corte, así como un carro de canteado de 6 unidades con rodillos universales ajustables.

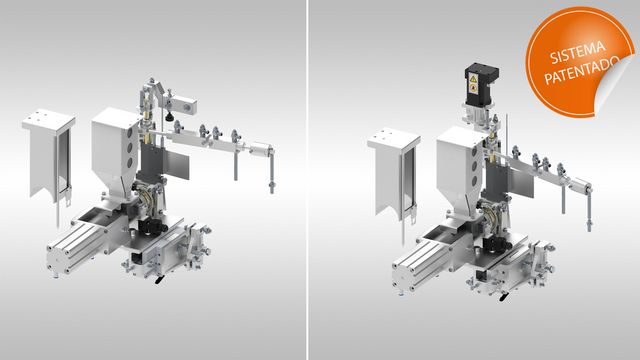

El sistema de aplicación de cola más flexible del mercado.

Calentamiento, Cambio de tipo de cola y limpieza en solo 3 minutos

No hay otro sistema de encolado que le ofrezca esta flexibilidad, aportando eficiencia energética y limpieza. La tecnología de película fina de HOLZ-HER permite el uso de este sistema de encolado a cualquier artesano o usuario industrial. Naturalmente, los clientes de HOLZ-HER conseguirán juntas invisibles con cola PUR, y por consiguiente aplicable a zonas húmedas.

Aplastante en la óptica con todos los materiales: empezando por los cantos de alto brillo hasta los cantos de madera maciza con cortes transversales de gran resistencia, HOLZ-HER no tiene parangón en versatilidad. Fije hoy puntos de referencia para las tendencias de mañana.

Zona de presión

Zona de presión
Zona de presión

Zona de presión motorizada sincrónica con adaptación automática de la velocidad de avance. Rodillos de presión rectos y cónicos para una junta de cola perfecta

  • Con servoejes NC para un desplazamiento motorizado en el grosor de los cantos correspondiente (opcional).

Agregado de corte neumático: 60 mm

Agregado de corte neumático: 60 mm
Agregado de corte neumático: 60 mm

Para el corte en extremo recto y de chaflán para cantos finos; inclinación automática de 10 grados de serie neumática. Modelo de alta gama con bastidor de una pieza.

Motores de sierra cada uno sobre dos guías para un recorte preciso de los salientes de cantos.

Unidad de fresado 1329 multi

Grupo de raspado pesado con apilamiento absorbente de impactos
Grupo de raspado pesado con apilamiento absorbente de impactos
Grupo de raspado pesado con apilamiento absorbente de impactos

Grupo de raspado pesado con apilamiento absorbente de impactos y rodillos de manipulación grandes para conseguir unos resultados perfectos también con altas velocidades de avance.

Precisión de repetición 100% con solo tocar un botón, gracias a una mecánica sin juego y seis servoejes NC de alta precisión. Manipulación horizontal con rodillos de manipulación diagonal, en versión niquelada químicamente, desarrollada especialmente para el mecanizado de modernos cantos de alto brillo.

  • con herramientas de múltiples niveles

módulo de fresado de perfiles multi

Módulo copiador de fresado también disponible con cuatro servoejes NC.
Módulo copiador de fresado también disponible con cuatro servoejes NC.
Módulo copiador de fresado también disponible con cuatro servoejes NC.

Módulo de fresado de perfiles también disponible con cuatro servoejes NC.

Fresado de perfiles sin obstáculos hasta un espesor de pieza de trabajo de 60 mm

Desplazamientos de agregados sobre guías lineales. Con boquillas de soplado en serie delante de los rodillos de manipulación para el soplado de virutas de las zonas de manipulación. Programa de estantes incluido para el mecanizado óptimo de estantes con cantos redondeados.

El palpador oscilante automático copia frontalmente sin saliente de material y permite el saliente de canto óptimo para el mecanizado posterior con la racleta radial para los cantos longitudinales.

  • Con una intercambiador de útiles opcional.

Unidad de raspado multi

Unidad de raspado multi
Rascador de agregados múltiples para el perfecto alisado de radios y chaflanes en bordes de plástico con dos perfiles.

Para conseguir un pulido perfecto de radios y chaflanes en cantos de plástico de dos perfiles. La unidad trabaja con una mecánica sin juego y unos servoejes NC totalmente digitales de alta precisión que garantizan un posicionamiento con una precisión de repetición del 100 %. A través de una pantalla táctil de 18,5 pulgadas de formato de banda ancha se selecciona el perfil correspondiente en la herramienta de diamante de múltiples niveles y se coloca el módulo agregado de forma totalmente automática en su posición.

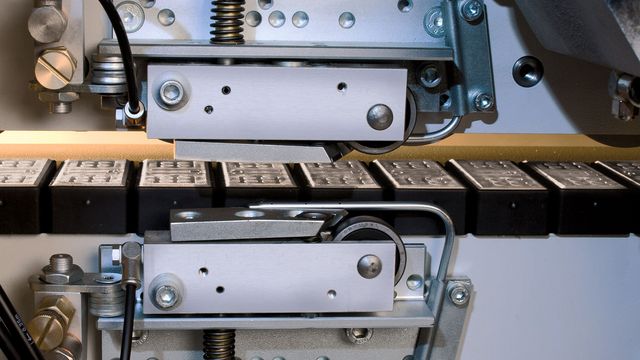

Racleta de superficie

Racleta de superficie
Racleta de superficie

Acabado de superficies más limpio. La puesta en contacto con dos cuchillas reversibles HW suprime el acabado manual. Montados de serie.

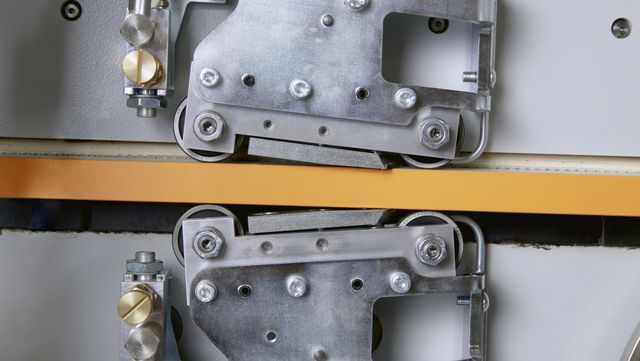

Racleta plana con manipulación previa y posterior

Racleta plana con manipulación previa y posterior para chapado de cantos

Acabado de superficies más limpio con manipulación previa y posterior para elevadas velocidades de avance. 2 cuchillas reversibles HW, utilizables en 4 extremos. Suprime el acabado manual. Ambas unidades se pueden elevar automáticamente para aplicaciones especiales.

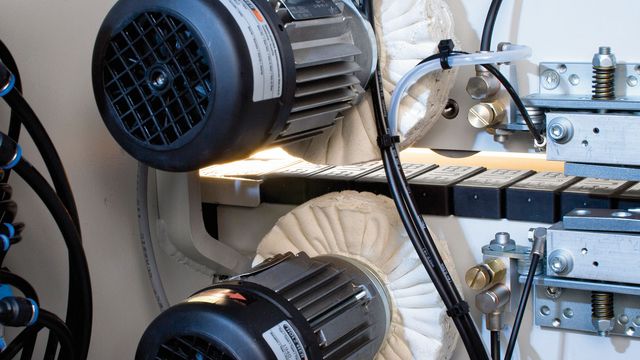

Grupo de pulido

Grupo de pulido
Grupo de pulido

Pulir, hasta que brille, para un acabado completo. Montados de serie.

Rociado hacia adelante y hacia atrás

Rociado hacia adelante y hacia atrás
Rociado hacia adelante y hacia atrás

Dispositivos pulverizadores para agentes antiadherentes o limpiadores en la entrada y salida. Lubricante, refrigerante y agente antiestático, controlado electrónicamente mediante boquillas especiales, para un acabado perfecto de los cantos.


Bueno es saber

Fácil ahorro de energía

La gestión inteligente de energía ECO Mode para chapadoras de cantos HOLZ-HER no solo ayuda a conservar nuestro entorno, sino que también ayuda a ahorrar dinero.

Saber más

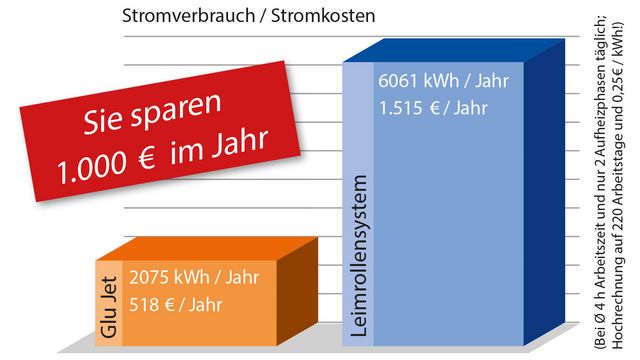

¿Sigue aún rodeando con cola, o ya está ahorrando?

¿Ya ahorra?

¿Sigue aún rodeando con cola, o ya está ahorrando? Ahorros de hasta € 1.000 / año gracias a nuestro sistema de toberas patentado Glu Jet.

Saber más


Referencias


Más información

Descargas

Simple, rápido y ecológico: más detalles en documento PDF para descargar.

Prospecto SPRINT multi (PDF, 2 MB)

Datos técnicos

Abrir tabla
