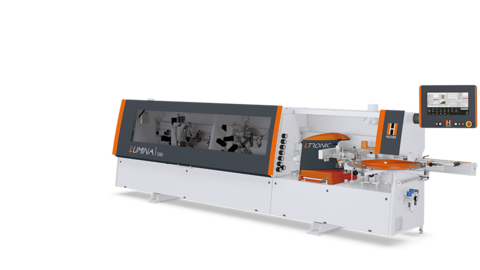

Encoladora de cantos LUMINA 1380: Encolado de cantos para realizar trabajos artesanales a un nivel industrial.

Encoladora de cantos LUMINA de Holzher

La LUMINA 1380 ofrece una combinación única en el mecanizado de tableros: dos sistemas para obtener juntas invisibles perfectas. El sistema de aplicación de cola Glu Jet para una producción en serie de encolados PUR, y la LTRONIC, la nueva chapadora por láser de HOLZ-HER, que no tiene parangón en cuanto a rapidez y eficiencia de costes. Hasta un total de 18 servoejes de control numérico permiten en este caso una automatización y productividad máximos. Esta máquina, ofrece el equipamiento completo para una mecanización perfecta de cantos: desde un fresado de juntas de alta tecnología, hasta un acabado completo de la zona. El elemento todopoderoso de su clase.


Bueno es saber

Control Edge Control

Control de PC HOLZ-HER: garantía de futuro mediante estándares máximos

Control Edge Control

Pantalla táctil de 18.5", a color en formato 16:9. Control de altas prestaciones con operación sencilla para una configuración y cambio de formato racionales de la máquina.

  • Pantalla táctil a color 18,5" de serie.
  • Interfaz gráfica, toda la información en forma de texto claro y/o de gráficos.
  • Fácil manejo: pupitre de mando rotativo e inclinable a la altura de los ojos.
  • Acceso sencillo a los programas con los nombres y números de los programas.
  • Importante memoria de programación para cada aplicación deseada.
  • Elección individual de los agregados con las funciones como posibilidades de posición para valores teóricos, puntos de estirado y correcciones de las herramientas.
  • Mensajes de servicio en forma de texto claro.
  • Permite la gestión individual de hasta 10 usuarios distintos con protección por contraseña y autorización individual.
  • Entrada de red.
  • Servicio de mantenimiento online, intercambio de datos más rápido con el servicio de HOLZ-HER.
  • Interfaz de código de barras.

iTronic para una automatización inteligente

Paquete de adaptación para una automatización inteligente

Componentes funcionales de iTronic

1. Cuchilla de corte transversal adaptable

Cuchilla de corte transversal totalmente adaptable, que se ajusta automáticamente a la presión en función del grosor y la altura del canto. Sus ventajas:

  • Siempre la impresión correcta para diferentes tipos de cantos
  • Evitar vibraciones innecesarias
  • Reducción del desgaste

2. Zona de presión adaptable

Dependiendo de la aplicación, la presión de contacto de los rodillos de presión individuales se ajusta perfectamente a través de un sistema neumático inteligente. Sus ventajas:

  • Reducir los índices de rechazo a un mínimo
  • Suprimir las piezas de muestra
  • Mejores resultados de mecanizado incluso con aplicaciones en constante cambio

3. Control automático de cantidad de cola

Control automático adaptado a la demanda de la cantidad de cola mediante la selección del programa: La aplicación de cola siempre es óptima con:

  • Diferentes tipos de tableros, p.ej. conglomerado o MDF
  • Diferentes grosores de tableros
  • Diferentes velocidades de alimentación
  • Cola EVA o PUR
  • Adaptación a los parámetros de procesamiento de diferentes fabricantes de cola

4. Rutina de limpieza automática

Rutina de lavado totalmente automática integrada para cola PUR en el sistema de control con tan solo pulsar un botón. Esto asegura que el agregado se limpie de forma totalmente automática con la cantidad correcta de producto limpiador, temperatura y presión de contacto. (Es necesario limpiar pasadas 48 h = tiempo de reacción de PUR).  Sus ventajas:

  • El mejor sistema del mercado
  • Cola PUR siempre a mano
  • Evitar errores durante el proceso de lavado

5.  Control de la cantidad de cola residual

El sistema controla automáticamente la cantidad de cola residual y, por lo tanto, los metros lineales restantes que se pueden producir, a través de un sensor especial y se muestran al operario en el control. Sus ventajas:

  • El operario sabe en todo momento cuántos metros lineales pueden producirse todavía
  • Control profesional del proceso de limpieza
  • Optimización de la cantidad de cola residual en el sistema durante el proceso de limpieza

Zona de alimentación de cantos SYNCHRO

Zona de alimentación de cantos SYNCHRO
Zona de alimentación de cantos SYNCHRO
Zona de alimentación de cantos SYNCHRO

Zona de alimentación de cantos SYNCHRO

El cargador de cantos con accionamiento sincronizado. El almacén cargador garantiza la proyección de piezas de trabajo cortas mediante la adaptación sincrónica a la velocidad de avance y a la vez optimiza la proyección de cantos.

Pequeño ángulo de entrada debido al concepto de boquilla: abastecimiento sin problemas de cantos de madera maciza de hasta 15 mm.

Fresado de juntas

Fresado de juntas
  • Ajuste de altura incluido para la utilización de corte óptima.

Unidad de cambio de cantos por láser LTronic

Unidad de canteado por láser LTronic: la junta invisible perfecta con canteado por láser
Unidad de canteado por láser LTronic: la junta invisible perfecta con canteado por láser
Unidad de canteado por láser LTronic: la junta invisible perfecta con canteado por láser

Chapadora de cantos por láser LTronic

La chapadora de cantos por láser LTronic ha sido especialmente desarrollada para la serie LUMINA, y mecaniza todos los cantos disponibles en el mercado con una capa funcional. Tiene a su disposición dos módulos NIR diferentes para el mecanizado de cantos por láser:

  • Modulo NIR para alturas de cantos de hasta 23 mm (estándar)
  • Módulo NIR+ para alturas de cantos de hasta 45 mm (opción)
    (NIR = Near Infrared Radiation, Radiación cercana al infrarrojo)

Solo hay que ponerlo en marcha y se puede utilizar inmediatamente: la nueva unidad Ltronic no necesita tiempo de caldeo y tampoco periodo de calentamiento durante el proceso de mecanizado. Además, el sistema completo funciona sin ningún ruido, lo que supone una clara ventaja para el usuario en comparación con otros sistemas. Las tareas de limpieza se reducen también al máximo. La arandela de protección del módulo NIR debe limpiarse rápidamente una vez a la semana.

Hay que resaltar la biblioteca de cantos integrada totalmente en el control. Los cantos comunes coextruídos y repintados vienen ajustado de fábricas y el usuario los puede elegir fácilmente a través de la pantalla táctil de serie. Cada uno de los cantos láser necesita un consumo energético específico que depende, por ejemplo, del grosor o del color de los cantos. Después de hacer la elección, Ltronic ajusta la cantidad de energía de forma automática. HOLZ-HER resuelve este problema de forma ejemplar con su biblioteca de cantos.

Glu Jet automatic: estación de cambio de encolado

Calentamiento, cambio de tipo de cola y limpieza en solo 3 minutos

Recarga automática

  • El cilindro presor presiona el cartucho o el granulado contra los elementos de calentamiento. Tras llegar a una determinada posición, el sensor manda una señal de relleno al control. Mientras se esté aplicando cola a una pieza de trabajo, se retrasa la carga hasta terminar el trabajo. El cilindro presor se retrae automáticamente, cae un nuevo cartucho o material granulado fresco del eje de suministro de cartuchos al eje de calentamiento, donde vuelve ser prensado contra los elementos de calentamiento.
  • Orificio de purga para sistemas de limpieza automática: por ejemplo, limpieza de la cola PUR.

La Glu Jet automatic se incorpora a un cartucho de configuración que se alterna con la unidad LTronic como sistema de encolado con un carro de cambio de equipamiento automático. El cambio de equipamiento se realiza en un máximo de dos minutos mediante una interfaz de precisión con mordaza HSK de la tecnología CNC.

Unidad de presión: a motor

Zona de presión motorizada sincrónica con adaptación automática de la velocidad de avance.
Zona de presión motorizada sincrónica con adaptación automática de la velocidad de avance.

Zona de presión motorizada sincrónica con adaptación automática de la velocidad de avance. Rodillos de presión rectos y cónicos para una junta de cola perfecta

  • Con servoejes NC para un desplazamiento motorizado en el grosor de los cantos correspondiente (opcional).

Agregado de corte en extremo neumático

Agregado de corte neumático: 60 mm
Agregado de corte neumático: 60 mm

Para el corte en extremo recto y de chaflán para cantos finos; inclinación automática de 10 grados de serie neumática. Modelo de alta gama con bastidor de una pieza.

Motores de sierra cada uno sobre dos guías para un recorte preciso de los salientes de cantos.

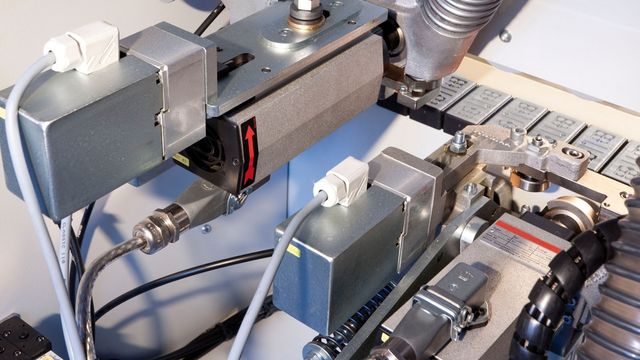

Agregado de fresado neumático

Agregado de fresado neumático
Agregado de fresado neumático

Agregado de fresado multifunción para el fresado recto de grosores de cantos de hasta 8 mm, radios hasta 3 mm, inclinable 0 - 15 grados. Herramienta de diamante incluida.
Otras características: Recolección de virutas integrada en el útil, sistema ProLock.

  • Opcionalmente también con un control totalmente automático con cuatro servoejes NC y ajuste de oscilación automático.

Agregado de raspado

Agregado de raspado
Agregado de raspado

Para un alisado perfecto de radios y chaflanes de los cantos de PVC. También disponible como paquete de brillo máximo con cuatro servoejes de control numérico.

Racleta plana (puesta en contacto)

Raspador de superficie (uso controlado)

Acabado de superficies más limpio. Puesta en contacto con 2 cuchillas reversibles HW, utilizables en 4 extremos. Suprime el acabado manual.

Racleta plana con manipulación previa y posterior

Racleta plana con manipulación previa y posterior para chapado de cantos

Acabado de superficies más limpio con manipulación previa y posterior para elevadas velocidades de avance. 2 cuchillas reversibles HW, utilizables en 4 extremos. Suprime el acabado manual. Ambas unidades se pueden elevar automáticamente para aplicaciones especiales.

Dispositivos pulverizadores

Rociado hacia adelante y hacia atrás
Rociado hacia adelante y hacia atrás

Dispositivos pulverizadores para agentes antiadherentes o limpiadores en la entrada y salida. Lubricante, refrigerante y agente antiestático, controlado electrónicamente mediante boquillas especiales, para un acabado perfecto de los cantos (opcional).

Grupo de pulido

Pulido hasta que brille
Pulido hasta que brille

Pulir, hasta que brille, para un acabado completo. Montados de serie.

  • También se puede recibir en su versión oscilante (opcional)

Ampliaciones opcionales

Fácil ahorro de energía

La gestión inteligente de energía ECO Mode para chapadoras de cantos HOLZ-HER no solo ayuda a conservar nuestro entorno, sino que también ayuda a ahorrar dinero.

Saber más


Una interconexión de máquinas integradas garantiza la producción con una máxima eficiencia.

Eficiencia gracias a la interconexión de máquinas HOLZ-HER

HOLZ-HER permite hacer realidad sus ideas de producción en 20 minutos desde el primer clic con el ratón hasta el mobiliario terminado mediante trabajo en red sin costuras.

Saber más


¿Sigue aún rodeando con cola, o ya está ahorrando?

¿Ya ahorra?

¿Sigue aún rodeando con cola, o ya está ahorrando? Ahorros de hasta € 1.000 / año gracias a nuestro sistema de toberas patentado Glu Jet.

Saber más


Referencias

Cantos por láser en la noche corporativa

HOLZ-HER Referenzkunde Krocker aus Offenburg mit seiner Lumina 1380

La carpintería Krocker trabaja desde hace muchos años con chapadoras de cantos de la casa HOLZ-HER. La carpintería de Offenburg, que se encuentra junto a la frontera francesa, da gran importancia a la calidad y la precisión. Sobre todo, la amplia cartera de productos de la empresa, exige una chapadora de cantos que ofrezca máxima flexibilidad y se pueda recambiar con rapidez. La carpintería da servicio tanto a clientes privados como a empresas, y suministra desde baños, escaleras y sistemas de mobiliario, hasta sistemas para oficinas, restaurantes o dispositivos de prácticas, todo en uno

En 2016, la carpintería decidió sustituir la chapadora de cantos SPRINT 1317 existente por una nueva LUMINA 1380 de mayor tamaño. Esta máquina, de la casa HOLZ-HER, permite realizar juntas invisibles perfectas tanto con PUR, como con tecnología láser. La persona que hace uso de la máquina es la propietaria, la Sra. Krocker, la experta en cantos de la carpintería.

La carpintería de muebles Krocker es propietaria de la carpintería y ebanistería de la corporación de Ortenau. En 2016 la carpintería Krocher organizó la reunión de otoño de la corporación. En esta ocasión se encontraban presentes los representantes de la empresa Ostermann y de la empresa HOLZ-HER para presentar lo último en tecnologías y productos. Angelo Amico, jefe de producto de chapadoras de cantos HOLZ-HER, mostró en su presentación las “Dos formas para lograr juntas invisibles perfectas de HOLZ-HER“ y mostró a los miembros interesados de la corporación qué tecnologías e innovaciones HOLZ-HER sirven a expertos en el tema de chapeado de cantos. Gracias a estas innovadoras tecnologías, la carpintería de muebles Krocker tiene un equipamiento óptimo para los retos del futuro.

Más imágenes

Zufriedener HOLZHER Kunde Krocker mit Kantenanleimmaschine LUMINA
Zufriedener HOLZHER Kunde Krocker mit Kantenanleimmaschine LUMINA
Zufriedener HOLZHER Kunde Krocker mit Kantenanleimmaschine LUMINA

Con una LUMINA 1380, podrá realizar el siguiente paso con una perfección absoluta

Referenzkunde Pfefferle ist von der neuen Kantenanleimmaschine LUMINA 1380 begeistert

“Por amor a la madera“: bajo este lema, su propietario Otto Pfefferle dirige la carpintería Pfefferle, una empresa familiar con más de cien años de historia. La carpintería de muebles y de interior de Tamm fascina a sus clientes con muebles originales de valor cualitativo, y diseña dichos muebles de una manera flexible y según el gusto de los clientes. Con la inversión en la chapadora (encoladora) de cantos LUMINA 1380, el propietario Otto Pfefferle da un paso más en dirección de la perfección absoluta.

La LUMINA 1380 ofrece una combinación única de juntas invisibles perfectas: El sistema de aplicación de cola Glu Jet y la unidad de láser LTRONIC de HOLZ-HER.

‘‘Dormir a la carta’’, con camas de agua de alta gama

La carpintería Kobe de Reutlingen cuenta con la aplicación de diversas máquinas HOLZ-HER

La carpintería Kobe de Reutlingen es un cliente fiel de HOLZ-HER desde hace años. Desde este año, su propietario Michael Kobe y su equipo, cuentan con la nueva chapadora de cantos LUMINA 1380. Esta es la cuarta máquina comprada al fabricante de calidad HOLZ-HER de Nürtingen, después de la chapadora de cantos AURIGA 1308, el centro de mecanizado CNC PRO-MASTER 7018 y la seccionadora horizontal CUT 6120. El maestro carpintero Tobias Ernst está encantado con la chapadora de cantos de alta tecnología, ya que la LUMINA permite trabajar con juntas invisibles mediante tecnología de cantos por láser y PUR, y todo ello sin grandes esfuerzos a la hora de cambiar las unidades.

Esta empresa de tres trabajadores de Reutlinger está especializada en la fabricación de camas de agua y americanas. El lema de la casa es ‘‘Dormir a la carta’’. La carpintería trabaja con un sistema de medición moderno que proporciona el máximo nivel de comodidad a la hora de dormir. Los componentes y marcos se fabrican en su propio taller siguiendo los deseos de los clientes. Además de camas de alta gama, esta carpintería se está dedicando cada vez más a fabricar dormitorios e interiores exclusivos. Sus productos pueden verse en sus salas de exposición en Böblingen y Reutlingen.

Más imágenes

El fiel cliente de HOLZ-HER Kobe de Reutlingen con la chapadora de cantos LUMINA 1380
Cliente de referencia Kobe de Reutlingen para el centro de mecanizado CNA PRO-MASTER de HOLZ-HER
El fiel cliente de HOLZ-HER Kobe de Reutingen con el centro de mecanizado CNC PRO-MASTER 7018

Más información

Descargas

Simple, rápido y ecológico: más detalles en documento PDF para descargar.

Prospecto LUMINA 1375 | 1380 (PDF, 4 MB)

Datos técnicos

Abrir tabla
