Encoladora de cantos LUMINA 1380 multi: Técnica de fresado completa y de gran eficiencia

Enfajadora de cantos LUMINA 1380 multi con tecnología de fresado multifuncional

La LUMINA 1380 multi ofrece una combinación única en el mecanizado de tableros: dos sistemas para obtener juntas invisibles perfectas. El sistema de aplicación de cola Glu Jet para una producción en serie de encolados PUR, y la LTRONIC, la nueva canteadora por láser de HOLZ-HER, que no tiene parangón en cuanto a rapidez y eficiencia de costes. Hasta un total de 20 servoejes de control numérico permiten en este caso una automatización y productividad máximos.

En la LUMINA 1380 multi de HOLZ-HER se puede conseguir una técnica de fresado completa, con herramientas de múltiples niveles y portaútiles para dichas herramientas. De este modo se pueden conseguir diferentes radios o aplicaciones con un bisel de 45° con solo pulsar un botón. Con la LUMINA 1380 multi se reducen enormemente los tiempos de cambios de formato, y se pueden también fabricar eventualmente lotes con dimensiones menores.

Precios
x

Requisitos diferentes - Precios diferentes

El precio de una máquina HOLZHER es tan individual como sus requisitos. Por ello, lo mejor es que hablemos brevemente lo que es importante para usted - y en seguida recibirá un presupuesto sin compromiso.

  1. Acepto que mis datos arriba indicados se incorporen al sistema de Weinig Gruppe de acuerdo con el aviso de privacidad para poder recibir una respuesta y aportar documentación a mi solicitud.
Asesoramiento Personal
x

Asesoramiento personal - para mayor productividad y más eficiencia

Junto con nuestro experto HOLZHER encontrará la máquina que mejor se adapte a sus requisitos. Simplemente envíenos el formulario completado - su experto HOLZHER local hablará todo lo necesario con usted.

  1. Acepto que mis datos arriba indicados se incorporen al sistema de Weinig Gruppe de acuerdo con el aviso de privacidad para poder recibir una respuesta y aportar documentación a mi solicitud.

Esto es lo que le ofrece la serie LUMINA de HOLZ-HER

Esto es lo que le ofrece la LUMINA 1380 multi de HOLZ-HER

Detalles técnicos

iTronic para una automatización inteligente

Componentes funcionales de iTronic

1. Cuchilla de corte transversal adaptable

Cuchilla de corte transversal totalmente adaptable, que se ajusta automáticamente a la presión en función del grosor y la altura del canto. Sus ventajas:

  • Siempre la impresión correcta para diferentes tipos de cantos
  • Evitar vibraciones innecesarias
  • Reducción del desgaste

2. Zona de presión automática

Dependiendo de la aplicación, la presión de contacto de los rodillos de presión individuales se ajusta perfectamente a través de un sistema neumático inteligente. Sus ventajas:

  • Reducir los índices de rechazo a un mínimo
  • Suprimir las piezas de muestra
  • Mejores resultados de mecanizado incluso con aplicaciones en constante cambio

3. Control automático de cantidad de cola

Control automático adaptado a la demanda de la cantidad de cola mediante la selección del programa: La aplicación de cola siempre es óptima con:

  • Diferentes tipos de tableros, p.ej. conglomerado o MDF
  • Diferentes grosores de tableros
  • Diferentes velocidades de alimentación
  • Cola EVA o PUR
  • Adaptación a los parámetros de procesamiento de diferentes fabricantes de cola

4. Rutina de limpieza automática

Rutina de lavado totalmente automática integrada para cola PUR en el sistema de control con tan solo pulsar un botón. Esto asegura que el agregado se limpie de forma totalmente automática con la cantidad correcta de producto limpiador, temperatura y presión de contacto. (Es necesario limpiar pasadas 48 h = tiempo de reacción de PUR).  Sus ventajas:

  • El mejor sistema del mercado
  • Cola PUR siempre a mano
  • Evitar errores durante el proceso de lavado

5.  Control de la cantidad de cola residual

El sistema controla automáticamente la cantidad de cola residual y, por lo tanto, los metros lineales restantes que se pueden producir, a través de un sensor especial y se muestran al operario en el control. Sus ventajas:

  • El operario sabe en todo momento cuántos metros lineales pueden producirse todavía
  • Control profesional del proceso de limpieza
  • Optimización de la cantidad de cola residual en el sistema durante el proceso de limpieza

fa.s.t. setting technology

fa.s.t. setting technology

De la misma forma, fa.s.t. o el "equipamiento preciso“ pertenece a los temas principales para un chapado de cantos eficiente. Con fa.s.t. se pueden llevar a cabo los diferentes mecanizados simultáneamente en la chapadora de cantos. Se puede conectar, por ejemplo, de forma inteligente, el módulo de copiado de ángulos o la oscilación del agregado de corte, sin que la máquina tenga que avanzar en vacío para poder realizar el proceso de cambio de formato.

Control Edge Control

Control de PC HOLZ-HER: garantía de futuro mediante estándares máximos

Control Edge Control

Pantalla táctil de 21,5", a color en formato 16:9. Control de altas prestaciones con operación sencilla para una configuración y cambio de formato racionales de la máquina.

  • Pantalla táctil a color 21,5" de serie.
  • Interfaz gráfica, toda la información en forma de texto claro y/o de gráficos.
  • Fácil manejo: pupitre de mando rotativo e inclinable a la altura de los ojos.
  • Acceso sencillo a los programas con los nombres y números de los programas.
  • Importante memoria de programación para cada aplicación deseada.
  • Elección individual de los agregados con las funciones como posibilidades de posición para valores teóricos, puntos de estirado y correcciones de las herramientas.
  • Mensajes de servicio en forma de texto claro.
  • Permite la gestión individual de hasta 10 usuarios distintos con protección por contraseña y autorización individual.
  • Entrada de red.
  • Servicio de mantenimiento online, intercambio de datos más rápido con el servicio de HOLZ-HER.
  • Interfaz de código de barras.

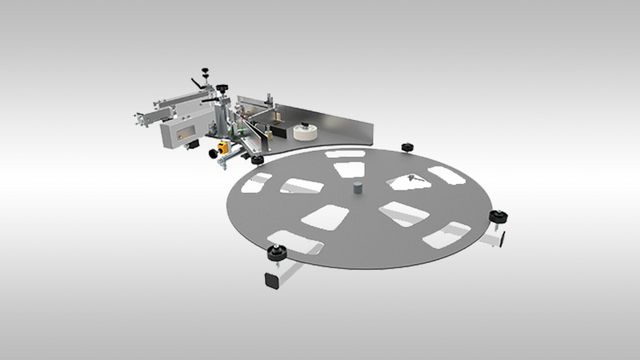

Zona de alimentación de cantos SYNCHRO

Zona de alimentación de cantos SYNCHRO

Zona de alimentación de cantos SYNCHRO

El cargador de cantos con accionamiento sincronizado. El almacén cargador garantiza la proyección de piezas de trabajo cortas mediante la adaptación sincrónica a la velocidad de avance y a la vez optimiza la proyección de cantos.

Pequeño ángulo de entrada debido al concepto de boquilla: abastecimiento sin problemas de cantos de madera maciza de hasta 15 mm.

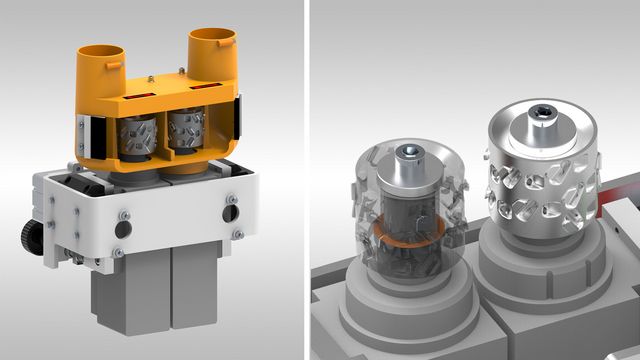

Fresado de juntas

Fresado de juntas
  • Ajuste de altura incluido para la utilización de corte óptima.

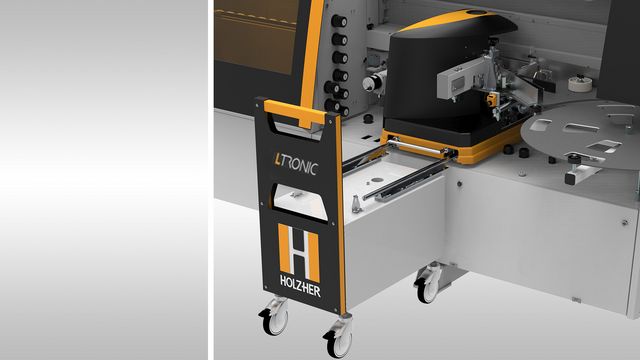

Unidad de cambio de cantos por láser LTronic

Unidad de canteado por láser LTronic: la junta invisible perfecta con canteado por láser
Unidad de canteado por láser LTronic: la junta invisible perfecta con canteado por láser
Unidad de canteado por láser LTronic: la junta invisible perfecta con canteado por láser

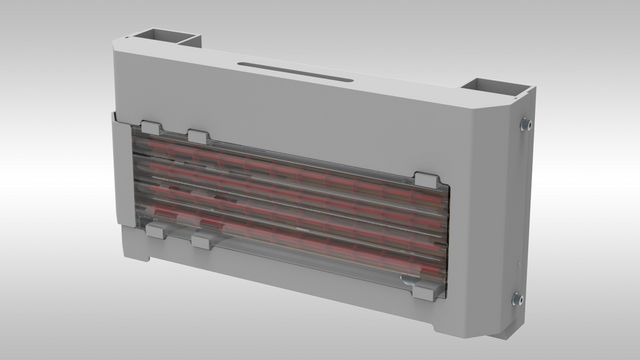

Chapadora de cantos por láser LTronic

La chapadora de cantos por láser LTronic ha sido especialmente desarrollada para la serie LUMINA, y mecaniza todos los cantos disponibles en el mercado con una capa funcional. Tiene a su disposición dos módulos NIR diferentes para el mecanizado de cantos por láser:

  • Modulo NIR para alturas de cantos de hasta 23 mm (estándar)
  • Módulo NIR+ para alturas de cantos de hasta 45 mm (opción)
    (NIR = Near Infrared Radiation, Radiación cercana al infrarrojo)

Solo hay que ponerlo en marcha y se puede utilizar inmediatamente: la nueva unidad Ltronic no necesita tiempo de caldeo y tampoco periodo de calentamiento durante el proceso de mecanizado. Además, el sistema completo funciona sin ningún ruido, lo que supone una clara ventaja para el usuario en comparación con otros sistemas. Las tareas de limpieza se reducen también al máximo. La arandela de protección del módulo NIR debe limpiarse rápidamente una vez a la semana.

Hay que resaltar la biblioteca de cantos integrada totalmente en el control. Los cantos comunes coextruídos y repintados vienen ajustado de fábricas y el usuario los puede elegir fácilmente a través de la pantalla táctil de serie. Cada uno de los cantos láser necesita un consumo energético específico que depende, por ejemplo, del grosor o del color de los cantos. Después de hacer la elección, Ltronic ajusta la cantidad de energía de forma automática. HOLZ-HER resuelve este problema de forma ejemplar con su biblioteca de cantos.

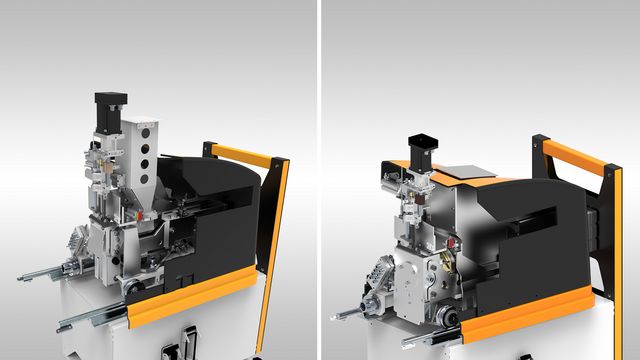

Glu Jet automatic - Estación de encolado intercambiable

Calentamiento, cambio de tipo de cola y limpieza en solo 3 minutos

Glu Jet automatic se monta como sistema aplicador de cola intercambiable en un carro de reparación de manera alternante con LTronic . El cambio se realiza en pocos segundos mediante una interfaz de alta precisión con alojamiento HSK de tecnología CNC.

  • Opcionalmente, también hay un hermano mayor, el Glu-Jet PUR 2K, que funciona con los económicos y convencionales cartuchos de cola PUR de 2 kg. El agregado vale la pena a partir de cantidades de consumo de aprox. 500 kg de cola PUR al año.
  • Además, también puede procesar cola EVA. La capacidad de fusión de 12 kg por hora garantiza siempre una aplicación óptima de cola a pleno avance sin que se produzcan agrietamientos de la cola.

Las dos estaciones de encolado están listas para su uso en 3 minutos.

Unidad de presión: a motor

Zona de presión motorizada sincrónica con adaptación automática de la velocidad de avance.

Zona de presión motorizada sincrónica con adaptación automática de la velocidad de avance. Rodillos de presión rectos y cónicos para una junta de cola perfecta

  • Con servoejes NC para un desplazamiento motorizado en el grosor de los cantos correspondiente (opcional).

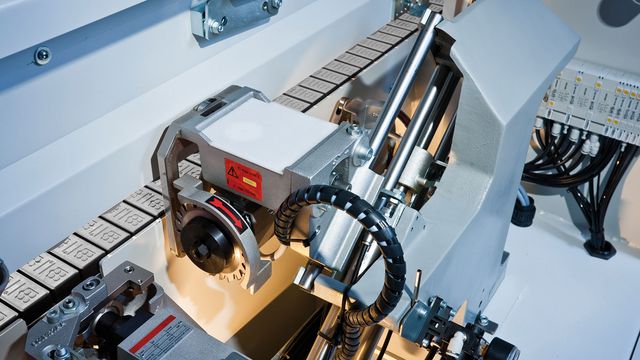

Agregado de corte en extremo neumático

Agregado de corte neumático: 60 mm

Para el corte en extremo recto y de chaflán para cantos finos; inclinación automática de 10 grados de serie neumática. Modelo de alta gama con bastidor de una pieza.

Motores de sierra cada uno sobre dos guías para un recorte preciso de los salientes de cantos.

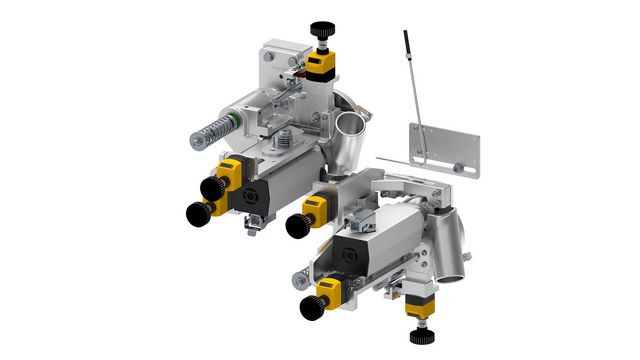

Unidad de fresado 1380 multi

Grupo de raspado pesado con apilamiento absorbente de impactos

Grupo de raspado pesado con apilamiento absorbente de impactos y rodillos de manipulación grandes para conseguir unos resultados perfectos también con altas velocidades de avance.

Precisión de repetición 100% con solo tocar un botón, gracias a una mecánica sin juego y seis servoejes NC de alta precisión. Manipulación horizontal con rodillos de manipulación diagonal, en versión niquelada químicamente, desarrollada especialmente para el mecanizado de modernos cantos de alto brillo.

  • con herramientas de múltiples niveles

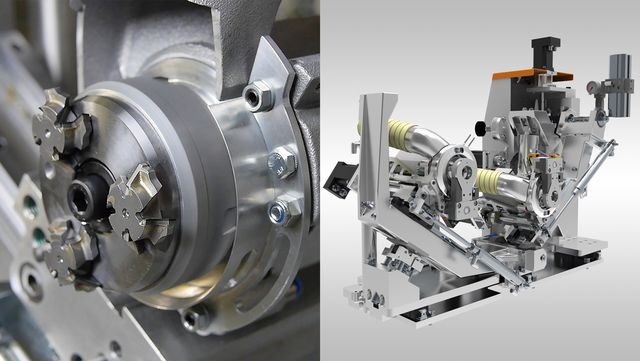

módulo de fresado de perfiles multi

Módulo copiador de fresado también disponible con cuatro servoejes NC.

Módulo de fresado de perfiles también disponible con cuatro servoejes NC.

Fresado de perfiles sin obstáculos hasta un espesor de pieza de trabajo de 60 mm

Desplazamientos de agregados sobre guías lineales. Con boquillas de soplado en serie delante de los rodillos de manipulación para el soplado de virutas de las zonas de manipulación. Programa de estantes incluido para el mecanizado óptimo de estantes con cantos redondeados.

El palpador oscilante automático copia frontalmente sin saliente de material y permite el saliente de canto óptimo para el mecanizado posterior con la racleta radial para los cantos longitudinales.

  • Con una intercambiador de útiles opcional.

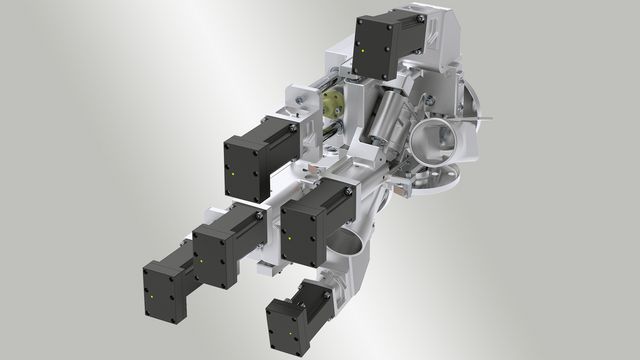

Unidad de raspado multi

Unidad de raspado multi

Para conseguir un pulido perfecto de radios y chaflanes en cantos de plástico de dos perfiles. La unidad trabaja con una mecánica sin juego y unos servoejes NC totalmente digitales de alta precisión que garantizan un posicionamiento con una precisión de repetición del 100 %. A través de una pantalla táctil de 18,5 pulgadas de formato de banda ancha se selecciona el perfil correspondiente en la herramienta de diamante de múltiples niveles y se coloca el módulo agregado de forma totalmente automática en su posición.

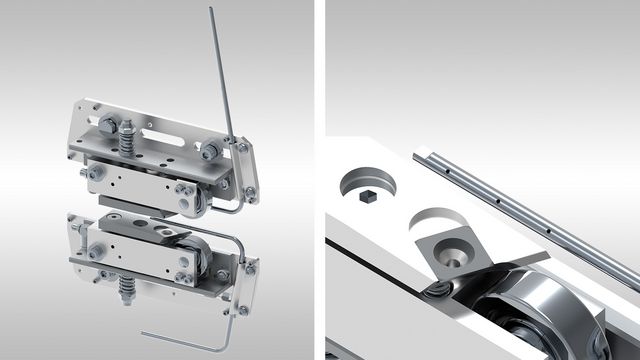

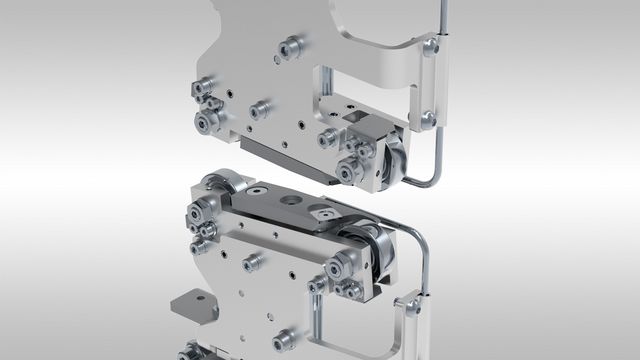

Racleta plana puesta en contacto

Raspador de superficie (uso controlado)

Acabado de superficies más limpio. Puesta en contacto con 2 cuchillas reversibles HW, utilizables en 4 extremos. Suprime el acabado manual.

Racleta plana con manipulación previa y posterior

Racleta plana con manipulación previa y posterior para chapado de cantos

Acabado de superficies más limpio con manipulación previa y posterior para elevadas velocidades de avance. 2 cuchillas reversibles HW, utilizables en 4 extremos. Suprime el acabado manual. Ambas unidades se pueden elevar automáticamente para aplicaciones especiales.

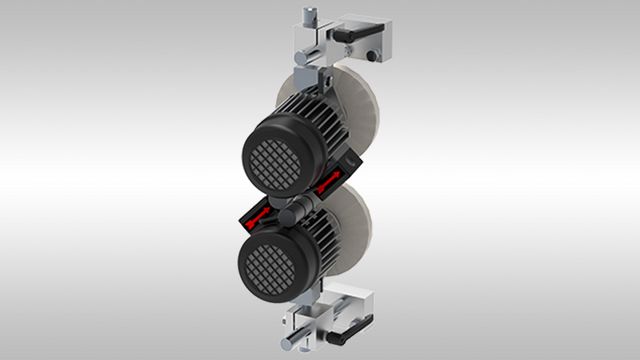

Grupo de pulido

Pulido hasta que brille

Pulir, hasta que brille, para un acabado completo. Montados de serie.

  • También se puede recibir en su versión oscilante (opcional)

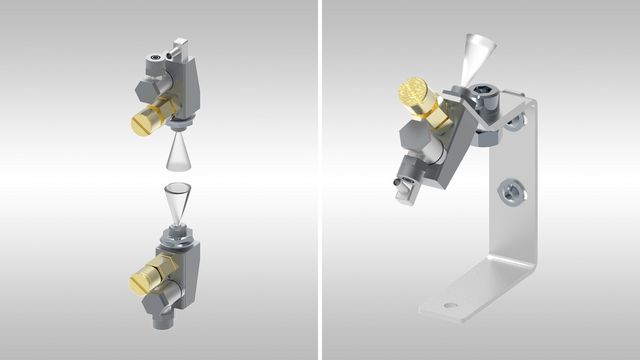

Dispositivos pulverizadores

Rociado hacia adelante y hacia atrás

Dispositivos pulverizadores para agentes antiadherentes o limpiadores en la entrada y salida. Lubricante, refrigerante y agente antiestático, controlado electrónicamente mediante boquillas especiales, para un acabado perfecto de los cantos (opcional).


Bueno es saber

Fácil ahorro de energía

La gestión inteligente de energía ECO Mode para chapadoras de cantos HOLZ-HER no solo ayuda a conservar nuestro entorno, sino que también ayuda a ahorrar dinero.

Saber más


Referencias


Más información

Folletos

Simple, rápido y ecológico: más detalles en documento PDF para descargar.

Prospecto LUMINA multi (PDF, 2 MB)

Datos técnicos

Abrir tabla
