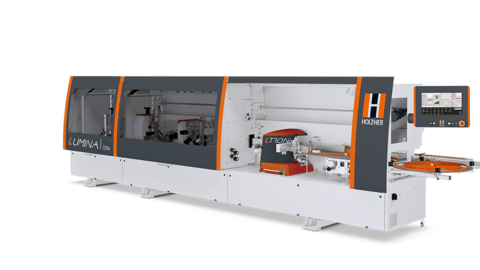

Chapadora de cantos LUMINA 1594 industry: LTronic y Glu Jet - juntas invisibles en paquete doble.

Encoladora de cantos de Holzher Lumina Juntas invisibles

La serie LUMINA industry ofrece una combinación única en el mecanizado de tableros: dos sistemas para obtener juntas invisibles perfectas. El sistema de aplicación de cola Glu Jet para una producción en serie de encolados PUR, y la LTRONIC, la nueva chapadora por láser de HOLZ-HER, que no tiene parangón en cuanto a rapidez y eficiencia de costes.

En prácticamente apenas 6,5 metros, la LUMINA 1594 ofrece un mecanizado completo profesional con todos los módulos agregados de mecanizado requeridos.


Esto es lo que le ofrece la serie LUMINA industry de HOLZ-HER

Bueno es saber

Control Edge Control

Control de PC HOLZ-HER: garantía de futuro mediante estándares máximos

Control Edge Control

Pantalla táctil de 18.5", a color en formato 16:9. Control de altas prestaciones con operación sencilla para una configuración y cambio de formato racionales de la máquina.

  • Pantalla táctil a color 18,5" de serie.
  • Interfaz gráfica, toda la información en forma de texto claro y/o de gráficos.
  • Fácil manejo: pupitre de mando rotativo e inclinable a la altura de los ojos.
  • Acceso sencillo a los programas con los nombres y números de los programas.
  • Importante memoria de programación para cada aplicación deseada.
  • Elección individual de los agregados con las funciones como posibilidades de posición para valores teóricos, puntos de estirado y correcciones de las herramientas.
  • Mensajes de servicio en forma de texto claro.
  • Permite la gestión individual de hasta 10 usuarios distintos con protección por contraseña y autorización individual.
  • Entrada de red.
  • Servicio de mantenimiento online, intercambio de datos más rápido con el servicio de HOLZ-HER.
  • Interfaz de código de barras.

iTronic para una automatización inteligente

iTronic para una automatización inteligente

Componentes funcionales de iTronic

1. Cuchilla de corte transversal adaptable

Cuchilla de corte transversal totalmente adaptable, que se ajusta automáticamente a la presión en función del grosor y la altura del canto. Sus ventajas:

  • Siempre la impresión correcta para diferentes tipos de cantos
  • Evitar vibraciones innecesarias
  • Reducción del desgaste

2. Zona de presión adaptable

Dependiendo de la aplicación, la presión de contacto de los rodillos de presión individuales se ajusta perfectamente a través de un sistema neumático inteligente. Sus ventajas:

  • Reducir los índices de rechazo a un mínimo
  • Suprimir las piezas de muestra
  • Mejores resultados de mecanizado incluso con aplicaciones en constante cambio

3. Control automático de cantidad de cola

Control automático adaptado a la demanda de la cantidad de cola mediante la selección del programa: La aplicación de cola siempre es óptima con:

  • Diferentes tipos de tableros, p.ej. conglomerado o MDF
  • Diferentes grosores de tableros
  • Diferentes velocidades de alimentación
  • Cola EVA o PUR
  • Adaptación a los parámetros de procesamiento de diferentes fabricantes de cola

4. Rutina de limpieza automática

Rutina de lavado totalmente automática integrada para cola PUR en el sistema de control con tan solo pulsar un botón. Esto asegura que el agregado se limpie de forma totalmente automática con la cantidad correcta de producto limpiador, temperatura y presión de contacto. (Es necesario limpiar pasadas 48 h = tiempo de reacción de PUR).  Sus ventajas:

  • El mejor sistema del mercado
  • Cola PUR siempre a mano
  • Evitar errores durante el proceso de lavado

5.  Control de la cantidad de cola residual

El sistema controla automáticamente la cantidad de cola residual y, por lo tanto, los metros lineales restantes que se pueden producir, a través de un sensor especial y se muestran al operario en el control. Sus ventajas:

  • El operario sabe en todo momento cuántos metros lineales pueden producirse todavía
  • Control profesional del proceso de limpieza
  • Optimización de la cantidad de cola residual en el sistema durante el proceso de limpieza

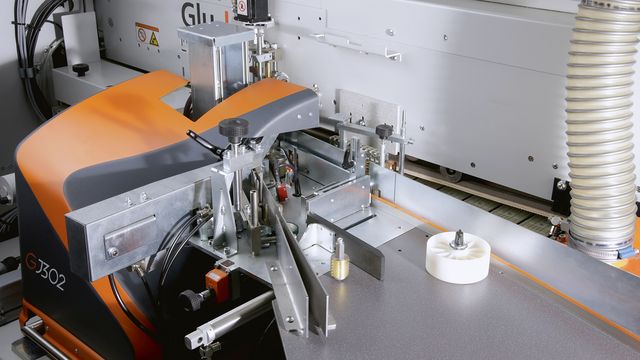

Zona de alimentación de cantos SYNCHRO

Versión Edge SYNCHRO
Versión Edge SYNCHRO
Versión Edge SYNCHRO

Zona de alimentación de cantos SYNCHRO

El cargador de cantos con accionamiento sincronizado. El almacén cargador garantiza la proyección de piezas de trabajo cortas mediante la adaptación sincrónica a la velocidad de avance y a la vez optimiza la proyección de cantos.

Pequeño ángulo de entrada debido al concepto de boquilla: abastecimiento sin problemas de cantos de madera maciza de hasta 15 mm (de forma opcional, 20 mm).

Fresado de juntas

pre-fresado

La superficie de los cantos cortados presenta a menudo astillas. El agregado de fresado de juntas permite obtener superficies de encolado planas, a la vez que prepara los paneles para el placado. Equipado con el sistema de cambio de herramienta rápido ProLock. fresas de diamante Ø 70 mm.

  • Ajuste de altura incluido para la utilización de corte óptima.

Con fresas de diamante simétricas (Ø 100 mm) para una gran calidad de juntas con longevidad elevada. El ajuste vertical se realiza de forma automática sobre dos servoejes NC (opcional).

  • De serie en LUMINA 1598 industry

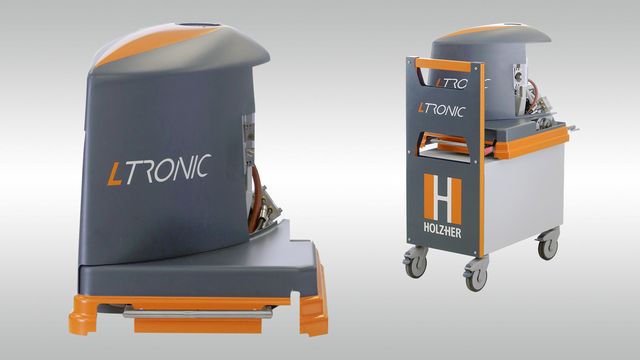

Unidad de cambio de cantos por láser LTronic

Unidad de canteado por láser LTronic: la junta invisible perfecta con canteado por láser
Unidad de canteado por láser LTronic: la junta invisible perfecta con canteado por láser
Unidad de canteado por láser LTronic: la junta invisible perfecta con canteado por láser

Chapadora de cantos por láser LTronic

La chapadora de cantos por láser LTronic ha sido especialmente desarrollada para la serie LUMINA, y mecaniza todos los cantos disponibles en el mercado con una capa funcional. Tiene a su disposición dos módulos NIR diferentes para el mecanizado de cantos por láser:

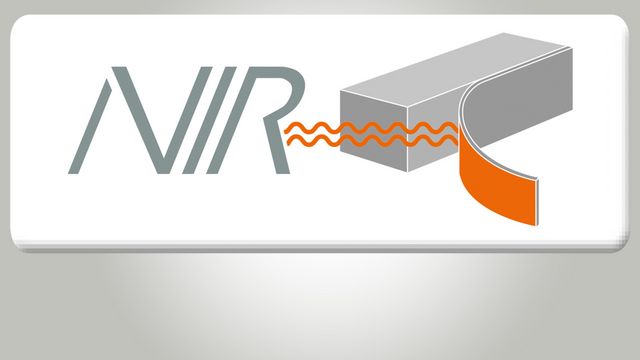

  • Modulo NIR para alturas de cantos de hasta 23 mm (estándar)
  • Módulo NIR+ para alturas de cantos de hasta 45 mm (opción)
    (NIR = Near Infrared Radiation, Radiación cercana al infrarrojo)

Solo hay que ponerlo en marcha y se puede utilizar inmediatamente: la nueva unidad Ltronic no necesita tiempo de caldeo y tampoco periodo de calentamiento durante el proceso de mecanizado. Además, el sistema completo funciona sin ningún ruido, lo que supone una clara ventaja para el usuario en comparación con otros sistemas. Las tareas de limpieza se reducen también al máximo. La arandela de protección del módulo NIR debe limpiarse rápidamente una vez a la semana.

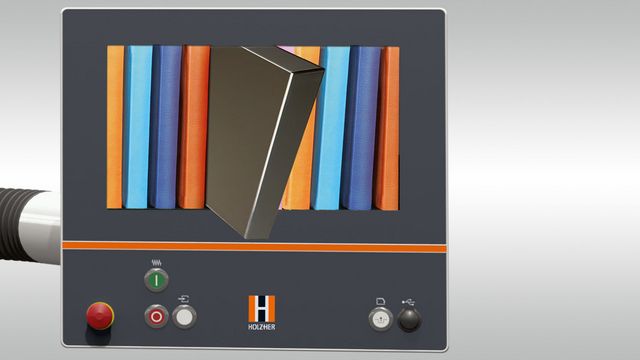

Hay que resaltar la biblioteca de cantos integrada totalmente en el control. Los cantos comunes coextruídos y repintados vienen ajustado de fábricas y el usuario los puede elegir fácilmente a través de la pantalla táctil de serie. Cada uno de los cantos láser necesita un consumo energético específico que depende, por ejemplo, del grosor o del color de los cantos. Después de hacer la elección, Ltronic ajusta la cantidad de energía de forma automática. HOLZ-HER resuelve este problema de forma ejemplar con su biblioteca de cantos.

Glu Jet automatic: estación de cambio de encolado

Calentamiento, cambio de tipo de cola y limpieza en solo 3 minutos

Recarga automática

  • El cilindro presor presiona el cartucho o el granulado contra los elementos de calentamiento. Tras llegar a una determinada posición, el sensor manda una señal de relleno al control. Mientras se esté aplicando cola a una pieza de trabajo, se retrasa la carga hasta terminar el trabajo. El cilindro presor se retrae automáticamente, cae un nuevo cartucho o material granulado fresco del eje de suministro de cartuchos al eje de calentamiento, donde vuelve ser prensado contra los elementos de calentamiento.
  • Orificio de purga para sistemas de limpieza automática: por ejemplo, limpieza de la cola PUR.

La Glu Jet automatic se incorpora a un cartucho de configuración que se alterna con la unidad LTronic como sistema de encolado con un carro de cambio de equipamiento automático. El cambio de equipamiento se realiza en un máximo de dos minutos mediante una interfaz de precisión con mordaza HSK de la tecnología CNC.

Glu Jet PUR 2K - sistema de aplicación de cola

Mayor rendimiento de fusión para velocidades de avance aún más rápidas

Desarrollado para el procesamiento profesional de encolados PUR en grandes cantidades con una estética sin juntas

Con Glu Jet XL puede utilizar cartuchos de cola PUR de 2 Kg de calidad comercial, cuyo precio es mejor que el granulado PUR convencional o los cartuchos de cola más pequeños de 300 g. La inversión vale la pena a partir de una cantidad de uso de unos 500 Kg de cola PUR al año, es decir, para clientes que utilicen una media de unos 2 Kg de cola al día. Esto representa una potencia de marcha de unos 100.000 metros lineales al año. Por lo tanto, se amortiza al segundo año, solo con el ahorro en la compra de cola.

El tiempo de caldeo es, como es costumbre en Glu Jet, imbatiblemente breve y en el caso de Glu Jet también es de solo 3 minutos.

La nueva estación de encolado ha sido diseñada como estación de recambio con adaptador HSK. De esta forma se puede extraer fácilmente la estación con el carro de cambio, de manera que se pueda realizar con aún mayor facilidad la limpieza de la boquilla de aplicación.

Aspectos técnicos destacados:

  • Rutina de lavado totalmente automática integrada
  • Regulación motorizada de la altura de la boquilla
  • Monitorización de la cola residual
  • En el control siempre es posible ver cuántos metros de canto pueden procesarse con el relleno actual
  • La estación se puede limpiar pulsando un botón exactamente con el volumen de descarga correcto, así como con la temperatura y el ciclo de lavado correctos
  • Capacidad de fusión del adhesivo 60 mm, altura de la pieza x 6.000 mm, longitud de la pieza a 20 m/min

Ventajas GluJet:

  • Estética sin juntas gracias a la nueva tecnología de película delgada
  • Los pocos requisitos de mantenimiento y la eficiencia energética de GluJet reducen además los costes
  • El sistema cerrado previene olores indeseables debidos a escapes de vapores de pegamento
  • 3 minutos de tiempo de caldeo
  • Calidad impermeable para toda su producción
  • La cola PUR puede permanecer en el sistema hasta 48 horas

Unidad de presión: a motor

Con adaptación automática de la velocidad de avance y los servoejes NC para un desplazamiento motorizado en el grosor de los cantos correspondiente.
Con adaptación automática de la velocidad de avance y los servoejes NC para un desplazamiento motorizado en el grosor de los cantos correspondiente.

Zona de presión motorizada sincrónica con adaptación automática de la velocidad de avance y los servoejes NC para un desplazamiento motorizado en el grosor de los cantos correspondiente. Rodillos de presión rectos y cónicos para una junta de cola perfecta

Agregado de corte en extremo

El módulo de corte más poderoso de su clase
El módulo de corte más poderoso de su clase
El módulo de corte más poderoso de su clase

El módulo de corte más poderoso de su clase, sección transversal de cantos 20 x 65 mm. Con guías lineales endurecidas para obtener unos resultados de corte de gran precisión en grosores de hasta 20 mm.

Agregado de fresado

Grupo de raspado pesado con apilamiento absorbente de impactos
Grupo de raspado pesado con apilamiento absorbente de impactos
Grupo de raspado pesado con apilamiento absorbente de impactos

Grupo de raspado pesado con apilamiento absorbente de impactos y rodillos de manipulación grandes para conseguir unos resultados perfectos también con altas velocidades de avance.

Precisión de repetición 100% con solo tocar un botón, gracias a una mecánica sin juego y seis servoejes NC de alta precisión. Manipulación horizontal con rodillos de manipulación diagonal, en versión niquelada químicamente, desarrollada especialmente para el mecanizado de modernos cantos de alto brillo.

Agregado copiador de fresado

Copie la unidad de fresado con cuatro servoaccionamientos NC como estándar
Copie la unidad de fresado con cuatro servoaccionamientos NC como estándar
Copie la unidad de fresado con cuatro servoaccionamientos NC como estándar

Módulo copiador de fresado también disponible con cuatro servoejes NC.

Para el fresado de los cantos longitudinales superior e inferior, el copiado de fresado en cantos verticales de extremos delanteros y posteriores, copiado de ángulos y ángulos posformados. - Altura de trabajo de hasta 60 mm del espesor de la pieza de trabajo

Desplazamientos en guías lineales con lubricación central. Con boquillas de soplado en serie delante de los rodillos de manipulación para el soplado de virutas de las zonas de manipulación. Programa de estantes incluido para el mecanizado óptimo de estantes con cantos redondeados.

El palpador oscilante automático copia frontalmente sin saliente de material y permite el saliente de canto óptimo para el mecanizado posterior con la racleta radial para los cantos longitudinales.

  • Un paquete multifunción con herramienta de revólver (opcional).

Agregado de raspado

Repetitividad del 100 por ciento con solo tocar un botón
Repetitividad del 100 por ciento con solo tocar un botón
Repetitividad del 100 por ciento con solo tocar un botón

Precisión de repetición 100% con solo tocar un botón, gracias a una mecánica sin juego y 6 servoejes NC de alta precisión.

Paquete de alto brillo incluido para el ajuste exacto de la profundidad de herramienta en el uso de placas de alto brillo con láminas protectores y rodillos de manipulación niquelados químicamente.

  • Un paquete multifunción con herramienta de revólver (opcional).

Racleta plana con manipulación previa y posterior

Racleta plana con manipulación previa y posterior para chapado de cantos

Acabado de superficies más limpio con manipulación previa y posterior para elevadas velocidades de avance. 2 cuchillas reversibles HW, utilizables en 4 extremos. Suprime el acabado manual. Ambas unidades se pueden elevar automáticamente para aplicaciones especiales.

Dispositivos pulverizadores

Rociado hacia adelante y hacia atrás
Rociado hacia adelante y hacia atrás

Dispositivos pulverizadores para agentes antiadherentes o limpiadores en la entrada y salida. Lubricante, refrigerante y agente antiestático, controlado electrónicamente mediante boquillas especiales, para un acabado perfecto de los cantos (opcional).

Grupo de pulido

Pulido hasta que brille
Pulido hasta que brille

Pulir, hasta que brille, para un acabado completo. Montados de serie.

  • También se puede recibir en su versión oscilante (opcional)

Ampliaciones opcionales

Para facilitar el ahorro de energía

La gestión inteligente de energía ECO MODE para máquinas HOLZ-HER no solo ayuda a conservar nuestro entorno, sino que también ayuda a ahorrar dinero.

Saber más


Una interconexión de máquinas integradas garantiza la producción con una máxima eficiencia.

Eficiencia gracias a la interconexión de máquinas HOLZ-HER

HOLZ-HER permite hacer realidad sus ideas de producción en 20 minutos desde el primer clic con el ratón hasta el mobiliario terminado mediante trabajo en red sin costuras.

Saber más


¿Sigue aún rodeando con cola, o ya está ahorrando?

¿Ya ahorra?

¿Sigue aún rodeando con cola, o ya está ahorrando? Ahorros de hasta € 1.000 / año gracias a nuestro sistema de toberas patentado Glu Jet.

Saber más



Más información

Descargas

Simple, rápido y ecológico: más detalles en documento PDF para descargar.

Folleto LUMINA industry (PDF, 8 MB)

Datos técnicos

Abrir tabla
