Centro de mecanizado CNC EVOLUCIÓN 7405 4mat: Mecanizado CNC completo en formato compacto
Las máquinas CNC verticales de la serie EVOLUTION ofrecen soluciones únicas, pendientes de patente, para el mecanizado completo de sus piezas. Un diseño industrial convincente y bien pensado y una construcción extremadamente estable.
Única en su clase, la EVOLUTION 7405 4mat ofrece un fresado absolutamente preciso de los cuatro cantos de la pieza y, por tanto, el formateo completo del material de la plancha.
Las características técnicas de la serie EVOLUTION hablan por sí mismas: Una dimensión de espacio libre de 1.200 mm de altura y un mecanizado sin límite de longitud con la menor necesidad de espacio al mismo tiempo. Los grosores de materiales posibles de 8 a 70 mm hacen que los centros de mecanizado verticales de HOLZ-HER sean totalmente versátiles y, por lo tanto, ideales para el mecanizado completo de sus productos, desde cajones hasta elementos de muebles, frentes de muebles y traseras. La EVOLUTION 7405 4mat es sinónimo de tiempos de ciclo cortos y precisión extrema, ya que las piezas de hasta 1500 mm de longitud se pueden mecanizar fácilmente sin necesidad de sujetarlas. La sólida construcción de la serie EVOLUTION le garantiza una calidad de mecanizado inigualable.
Requisitos diferentes - Precios diferentes
El precio de una máquina HOLZHER es tan individual como sus requisitos. Por ello, lo mejor es que hablemos brevemente lo que es importante para usted - y en seguida recibirá un presupuesto sin compromiso.
Asesoramiento personal - para mayor productividad y más eficiencia
Junto con nuestro experto HOLZHER encontrará la máquina que mejor se adapte a sus requisitos. Simplemente envíenos el formulario completado - su experto HOLZHER local hablará todo lo necesario con usted.
Esto es lo que le ofrece la serie EVOLUTION de HOLZ-HER
Esto es lo que le ofrece la EVOLUTION 7405 4mat de HOLZ-HER
Detalles técnicos

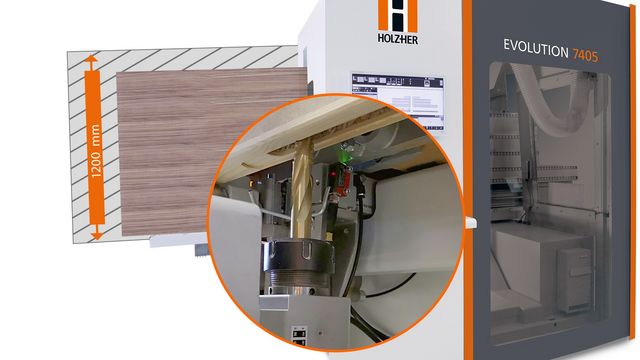

Doors Ready: el paquete de puertas opcional
Los modelos EVOLUTION son aún más versátiles gracias al aumento del espacio libre de 1200 mm en la altura de la pieza.
El paquete opcional de puertas EVOLUTION, compuesto por un engranaje angular especialmente desarrollado para cajas de cerraduras y un cortador de cajas de cerraduras, complementa las posibilidades del CNC vertical de HOLZ-HER.
El paquete de puertas permite el procesamiento completo de hojas de puerta de hasta un máximo de 70 mm de grosor. El lado de la bisagra y el lado de la cerradura se mecanizan en dos configuraciones. La fresa de Ø 16 mm suministrada permite una profundidad de fresado de hasta 115 mm y, por lo tanto, permite la inserción de cajas de cerradura con diferentes retrocesos. La impresora y los orificios de las cerraduras también pueden insertarse con precisión mediante las macros HOPS. Después de girar la hoja de la puerta, las bisagras para las puertas con galce, así como las bisagras ocultas o los herrajes para las puertas de objetos, pueden introducirse en la segunda sujeción.
Paquete Clamex de 3 ejes para la 7405 4mat
Con el EVOLUTION 7405 4mat puede elegir libremente la tecnología de los conectores
La EVOLUTION 7405 4mat con el juego de herramientas «Clamex» de 3 ejes permite, gracias a las macros suministradas, además de los agujeros para tacos y el empotramiento de los conectores Cabineo, el fresado de bolsillos para el conector Lamello Clamex en las direcciones X e Y, así como en los cuatro cantos de las piezas. Usted decide qué conectores deben utilizarse para su aplicación.
EVOLUTION for Doors: tratamiento de puertas para profesionales
El paquete de puertas EVOLUTION está perfectamente adaptado a la práctica del mecanizado de puertas. Además de la inserción de cajas de cerraduras, agujeros para manillas y bisagras, el paquete permite el fresado de huecos para cierres de puertas y aletas frías. El paquete ofrece a la carpintería moderna todo lo que necesita para la producción de puertas. Máximo beneficio en solo 5 metros cuadrados.

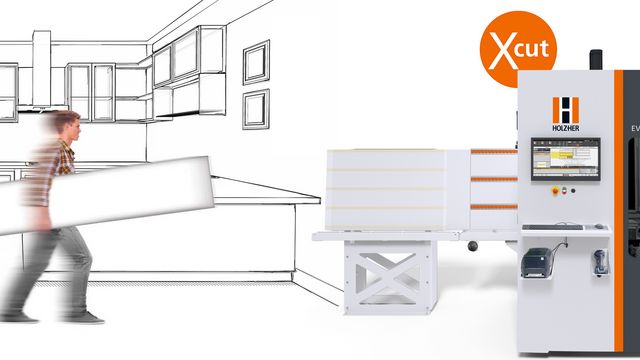

Paquete xcut para un procesamiento óptimo de los listones
Sencillo. Eficiente. Económico - Desde los listones hasta el mueble terminado.
Con el paquete xcut, la EVOLUTION crea automáticamente las piezas de trabajo necesarias a partir de listones de paneles previamente cortados en sentido longitudinal. Los cortes transversales, que de otro modo serían necesarios, se evitan por completo en el modo xcut.
El software xcut muestra todos los trabajos pendientes en la pantalla de la máquina. De este modo, el operario de la máquina tiene una visión general perfecta de todos los trabajos. Los listones se cortan con precisión a la medida, se fresan por los cuatro lados y, si es necesario, se perforan. De este modo, se aprovecha de forma óptima toda la superficie de los listones del panel.
En el llamado modo de cantos, incluso los listones que ya han sido canteados pueden ser formateados a lo largo sin que se rompan. Así es como las EVOLUTION 7402 y 7405 con el paquete opcional xcut se convierten en el mejor centro de producción de mobiliario.
Aspectos destacados de la xcut
- Mesa xcut: mesa de entrada ampliada para guiar con seguridad los listones largos de paneles.
- Base de datos de piezas: el «almacén» incluye una interfaz CSV abierta, importación de saltos y función de clasificación.
- Medición láser: medición automática de la longitud y la anchura de los listones con detección de piezas residuales.
- Formateo automático: formateo de longitud y anchura mediante fresado en X e Y.
- Identificación de piezas: lectura y etiquetado sencillos de los programas de piezas mediante el escáner de código de barras opcional y la unidad de impresión Easy-Label con software para etiquetas.
4mat significa mecanizado completo
Mecanizado completo por los cuatro lados hasta 800 mm sin cambiar la sujeción
- Simplemente hay que introducir la medida de las juntas inferiores: el resto se hace de forma automática.
Los tiempos de mecanizado se reducen notablemente
- con la máxima precisión y calidad de mecanizado.
Amplias dimensiones de mecanizado
- Hasta 920 mm de altura y 2500 mm de longitud sin soportes adicionales. Diseño muy compacto que requiere muy poco espacio.
Ajuste de espesor totalmente automático para piezas de 8 a 70 mm
- Ideal para paredes posteriores, laterales, frontales y también para encimeras de cocina. Con el espacio y las distancias de seguridad adecuadas en el taller, se puede mecanizar a cualquier longitud.
Paquete de alto rendimiento
Mecanizado completo de la máxima calidad
La EVOLUTION 7405 4mat ofrece funciones únicas. El fresado preciso de los cuatro bordes de la pieza permite formatear completamente los paneles. El resultado son piezas de trabajo perfectamente formateadas y con todos los cantos encajados o perfilados terminados.

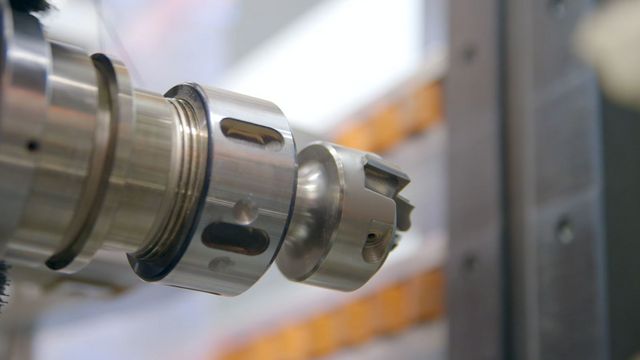

Con la actualización del paquete de rendimiento del husillo HSK de 10,3 kW con cambiador de herramientas de 6 posiciones, el fresado de perfiles, el punteado, el grabado, etc. con cambio automático de herramientas también son posibles en esta clase de máquinas. La EVOLUTION 7405 4mat es un centro de mecanizado completo que permite poner en práctica innumerables ideas de diseño.
- Mecanizado completo por los cuatro lados en con una sola sujeción de la EVOLUTION 7405 4mat. Simplemente hay que introducir la medida de las juntas inferiores: el resto se hace de forma automática.

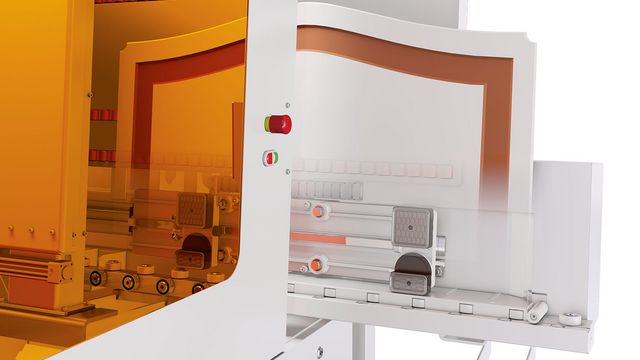

Concepto de fijación único
Posicionamiento totalmente automático de las ventosas. Presión automática independientemente del grosor del material para obtener los mejores resultados y una precisión dimensional exacta.
Para material de tableros o madera maciza: El sistema automático de sujeción por vacío de la serie EVOLUTION garantiza una sujeción segura y respetuosa del material.

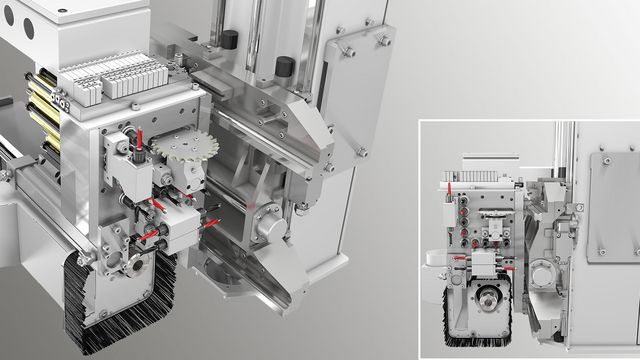

Equipamiento perfecto: cabezal de perforación en serie
15 husillos de taladrado para 5 filas de taladrado en dirección X e Y, así como 6 taladros horizontales y una unidad de serrado integrada para obtener resultados rápidos y precisos. Para una mayor capacidad de perforación, la serie EVOLUTION también puede equiparse opcionalmente con un cabezal de perforación XL con hasta 22 husillos de perforación y una sierra de ranurado.
El cabezal de perforación XL extragrande
Cabezal de perforación XL disponible incluso para mayores prestaciones de perforación
Esto aumenta aún más la gama de aplicaciones y la enorme versatilidad del centro de mecanizado vertical. Equipado con 22 husillos, este cabezal puede equiparse generosamente para las líneas de agujeros, la construcción y los agujeros pasantes: se eliminan los cambios de broca que tanto tiempo consumen.
Especialmente la posibilidad de equipar el cabezal con un doble husillo de perforación adicional en la dirección Y y un husillo extra fuerte para taladros de bisagras aporta una flexibilidad única. Por ejemplo, se puede utilizar para perforar agujeros de 5 mm y 8 mm en la dirección X e Y en el lado de la cara: máxima flexibilidad.
Sujeción firme de todo tipo de materiales
HOLZ-HER tiene una amplia gama de ventosas especiales para diferentes materiales y requisitos de procesamiento . Esto hace que la serie EVOLUTION resulte aún más versátil.
Ventosas estándar con y sin válvula táctil
- Ideal para el mecanizado de paneles
Aspirador para madera maciza
- Ideal para piezas de trabajo de gran dureza y aplicaciones de madera maciza
Cambio rápido
- En un abrir y cerrar de ojos, puede convertir la EVOLUTION para su uso en materiales especiales.
Corrección automática de la tolerancia
Determinación de la dimensión longitudinal exacta y corrección automática de las tolerancias para los taladros dependientes de la dimensión. Complemento opcional perfecto para el taladrado de alta precisión, por ejemplo, también para piezas ya canteadas.
Tiempos de procesamiento más cortos
Es fácil de usar y ahorra tiempo, ya que las piezas de trabajo de hasta 1.500 mm de longitud se mecanizan sin necesidad de volver a sujetarlas.
- Ciclos de mecanizado hasta un 35 % más breves.

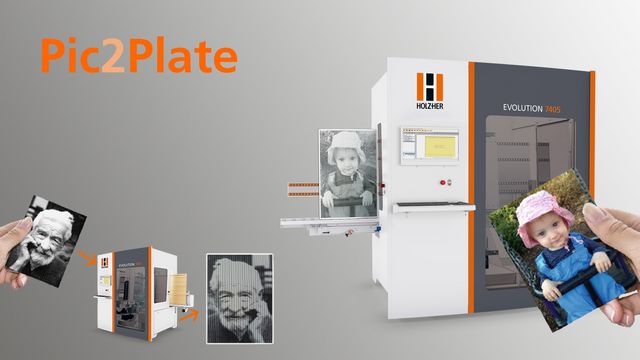

Software Pic2Plate exclusivo
HOLZ-HER dispone del innovador y patentado software Pic2Plate para la transferencia más sencilla de archivos de imagen y la creación de programas de fresado vectoriales (opcional con 7405 4mat y 7405 Connect).
- Añada a su cartera de productos impresionantes grabados que reflejan la luz con efecto de profundidad.
- Cree obras de arte visuales y táctiles únicas en su HOLZ-HER EVOLUTION-CNC.
- Una foto normal o un escaneado son suficientes para crear en pocos pasos obras de arte para un gran número de posibilidades de uso y de distintos materiales plásticos.
- ¡El manejo del software Pic2Plate es muy sencillo!
- El postprocesador integrado garantiza una transferencia perfecta de los datos de fresado a su CNC HOLZ-HER con el software CAMPUS.
Bueno es saber
Ahorro de energía de forma sencilla
Con la gestión inteligente de la energía ECO MODE para las máquinas CNC de HOLZ-HER, no solo protegerá el medio ambiente, sino que también ahorrará dinero.
Eficiencia gracias a la interconexión de máquinas HOLZ-HER
HOLZ-HER hace realidad su idea de producción, desde el primer clic del ratón hasta el mueble terminado, en 20 minutos con la interconexión perfecta de las máquinas.
¿Ya ahorra?
¿Sigue aún rodeando con cola, o ya está ahorrando? Ahorros de hasta € 1.000 / año gracias a nuestro sistema de toberas patentado Glu Jet.
