Centro de mecanizado CNC EVOLUTION 7405 Connect: Mecanizado CNC completo con capacidad de sistema P de Lamello

Mecanizado CNC completo en formato compacto y capacidad de Lamello P-System con Evolution 7405 Connect

La EVOLUTION 7405 Connect es el multitalento de la familia EVOLUTION. Como la 7405 4mat, ofrece al usuario un fresado preciso de los cuatro cantos de la pieza y el consiguiente formateado completo.

La variante de equipamiento Connect permite además posibilidades totalmente nuevas como la aplicación de escotaduras y ranuras para, p. ej., los conectores del sistema P de Lamello. Estos (y otros conectores) se pueden fresar en los cuatro laterales y en los ejes X e Y de la superficie. Para esta aplicación, HOLZ-HER ha ampliado la EVOLUTION añadiéndole una séptima posición para herramientas, así como una unidad recién desarrollada y la macro de programación adecuada.

Las características técnicas de la serie EVOLUTION hablan por sí mismas: Un espacio libre de 1.200 mm de altura y un mecanizado ilimitado en longitud con el mínimo espacio requerido al mismo tiempo. Los grosores de materiales posibles desde 8 hasta 70 mm hacen que los centros de mecanizado verticales sean un todo terreno, que se encargan del mecanizado completo de sus productos desde cajones hasta elementos de muebles, frontales de muebles y paredes posteriores.

Sobre todo en la EVOLUTION 7405 Connect, la fijación de la pieza en la parte trasera permite mecanizar todo el contorno, incluidos taladros horizontales, sin cambio de sujeción. La sólida construcción de la serie EVOLUTION le garantiza una calidad de mecanizado inigualable. Además, un paquete de puertas opcional, compuesto por un engranaje cónico especialmente desarrollado para cajas de cerraduras y fresas de cajas de cerraduras, complementa las posibilidades de la EVOLUTION 7405 Connect de HOLZ-HER.

Precios
x

Requisitos diferentes - Precios diferentes

El precio de una máquina HOLZHER es tan individual como sus requisitos. Por ello, lo mejor es que hablemos brevemente lo que es importante para usted - y en seguida recibirá un presupuesto sin compromiso.

  1. Acepto que mis datos arriba indicados se incorporen al sistema de Weinig Gruppe de acuerdo con el aviso de privacidad para poder recibir una respuesta y aportar documentación a mi solicitud.
Asesoramiento Personal
x

Asesoramiento personal - para mayor productividad y más eficiencia

Junto con nuestro experto HOLZHER encontrará la máquina que mejor se adapte a sus requisitos. Simplemente envíenos el formulario completado - su experto HOLZHER local hablará todo lo necesario con usted.

  1. Acepto que mis datos arriba indicados se incorporen al sistema de Weinig Gruppe de acuerdo con el aviso de privacidad para poder recibir una respuesta y aportar documentación a mi solicitud.

Detalles técnicos

Doors Ready - El paquete de puertas opcional

El paquete de puertas permite el procesamiento completo de las hojas de la puerta hasta un espesor máximo de 70 mm.
El paquete de puertas permite el procesamiento completo de las hojas de la puerta hasta un espesor máximo de 70 mm.

Los modelos EVOLUTION son aún más versátiles en su uso debido a la mayor distancia de 1200 mm en la altura de la pieza de trabajo.

Un paquete de puertas opcional EVOLUTION completamente nuevo, compuesto por un engranaje angular especialmente desarrollado para cajas de cerraduras y una fresa para cajas de cerraduras, complementa las posibilidades del CNC vertical de HOLZ-HER.

El paquete de puertas permite el procesamiento completo de las hojas de la puerta hasta un espesor máximo de 70 mm. El lado de la bisagra y el lado de la cerradura se mecanizan en dos configuraciones. La fresa de Ø 16 mm suministrada permite una profundidad de fresado de hasta 115 mm y, por lo tanto, la inserción de cajas de cerradura con diferentes dimensiones de mandril. Los agujeros del mango y de la cerradura también se pueden taladrar con precisión utilizando macros HOPS. Después de girar la hoja de la puerta, se pueden insertar bisagras para puertas con galce en la segunda sujeción, así como bisagras ocultas o herrajes para puertas de objetos.

Paquete xcut para un procesamiento óptimo de las tiras

Paquete xcut para un procesamiento óptimo de las tiras

Simple. Eficiente. Ahorro de costes - desde tiras de paneles hasta muebles terminados.

Con el paquete xcut, la EVOLUTION genera automáticamente las piezas necesarias a partir de tiras de paneles previamente cortadas a lo largo. En el modo xcut se evitan por completo las secciones transversales necesarias.

El software xcut lista todos los trabajos pendientes en la pantalla de la máquina. De este modo, el operador de la máquina obtiene una visión general perfecta de todos los trabajos y del material de banda necesario. Las tiras se cortan con precisión, se fresan por los 4 lados y, si es necesario, se taladran. De este modo, las tiras de panel se utilizan de forma óptima en toda su superficie.

En el llamado modo de borde, las tiras que ya han sido recortadas también se pueden formatear a lo largo sin desgarrarse. Las EVOLUTION 7402 y 7405 con el paquete opcional xcut se convierten así en el centro de su eficiente producción de canales.

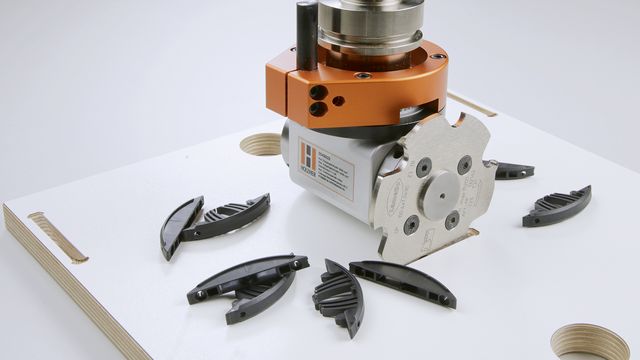

El paquete Connect: Aplicación de fresados de conectores en los 4 cantos

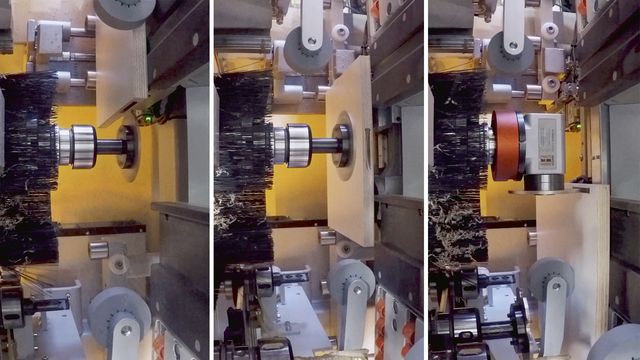

El fresado para bolsillos de varios conectores es posible con el 7405 Connect

Con la EVOLUTION 7405 Connect puede elegir libremente la técnica de conector

Gracias a macros suministradas, la EVOLUTION 7405 Connect permite además de taladros de espigas y del encaje de conectores Cabineo, el fresado de las escotaduras para los conectores Clamex de Lamello en sentido X e Y así como en los cuatro cantos de la pieza. Usted decide qué conectores deben utilizarse para su aplicación.

El paquete Connect tiene las siguientes características:

  • Un cambiador de útiles X/Y
  • Engranajes angulares EVOLUTION para operaciones de fresado Lamello Clamex
  • Juego de herramientas de sistema P de Lamello original
  • Macro CAMPUS para escotaduras Clamex de Lamello

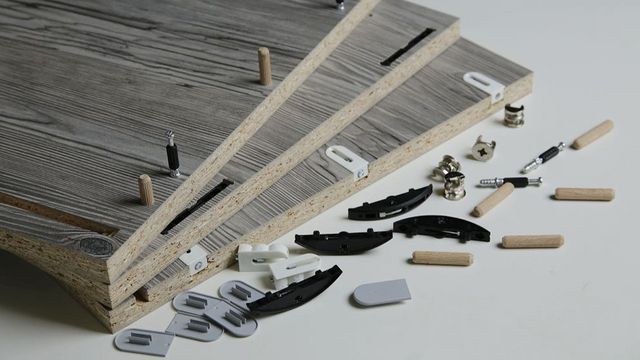

Selección libre de conectores

Con la EVOLUTION 7405 Connect puede elegir libremente la técnica de conector

Usted decide qué conectores deben utilizarse para su aplicación.

Software Pic2Plate exclusivo

HOLZ-HER cuenta con el innovador software patentado Pic2Plate para una adopción muy sencilla de archivos gráficos y la creación de programas de fresado vectorial (opcional para 7405 4mat y 7405 Connect).

  • Complemente su cartera de productos con impresionantes grabados de reflexión de luz con efecto de profundidad.
  • Cree obras de arte visuales y agradables al tacto únicas en su CNC EVOLUTION DE HOLZ-HER.
  • Una foto normal o un escaneado son suficientes para crear en pocos pasos obras de arte para un gran número de posibilidades de uso y de distintos materiales plásticos.
  • ¡El manejo del software Pic2Plate es muy sencillo!
  • El postprocesador integrado garantiza una transmisión perfecta de los datos de fresado a su CNC HOLZ-HER con software CAMPUS.

CabinetControl: programación sencilla de muebles

Programar fácilmente el mueble
El control de las máquinas de grandes prestaciones y fácil de manejar de HOLZ-HER
CabinetControl: software para un ajuste sencillo de muebles de cuerpo

CabinetControl: software para un ajuste sencillo de muebles de cuerpo

El mando de la máquina, de gran calidad y fácil de usar, de HOLZ-HER, es una parte integral del diseño de la máquina. Forma parte del paquete de equipamiento el CAMPUS V7 / NC Hops con licencia para oficina y maquinaria y el CADSoftware aCADemy de gran valor. El software de diseño de muebles opcional CabinetControl Base completa el paquete. Esta oferta crea las condiciones para un mecanizado efectivo y un manejo cómodo mediante interfaz de código de barras, mando manual, opciones de importación y mucho más.

  • CabinetControl Base es el paquete ideal para principiantes (opcional).
  • Diseño de muebles de cuerpo.
  • Vistas en 2D y 3D.
  • Rápida adaptación a los deseos individuales del comprador de muebles.
  • Presentación perfecta de los muebles.
  • Creación automática de los planos de corte.
  • Elabora el programa de mecanizado CNC automáticamente pulsando un botón.
  • Una versión profesional opcional de CabinetControl EVOLUTION también está disponible con biblioteca, cálculo, transferencia de datos a seccionadora, etc. Ideal también para planificación de cocinas y baños.

CabinetControl Pro - Planificación del espacio en 3D perfecta con el generador de muebles

Cabinet Control Pro - Planificación del espacio en 3D perfecta con el generador de muebles
Cabinet Control Pro - Planificación del espacio en 3D perfecta con el generador de muebles
Cabinet Control Pro - Planificación del espacio en 3D perfecta con el generador de muebles

CabinetControl Pro es la extensión para el uso profesional en la planificación de muebles y la presentación al cliente. Planifique los muebles o diseñe situaciones de vivienda completas. Apoye la imaginación de sus clientes para tomar decisiones más rápidas. Presente los muebles planeados de forma fotorealista desde cualquier perspectiva directamente al cliente in situ.

Muebles

  • Planifique sus muebles en diferentes situaciones de la habitación: Armarios, armarios de techo inclinado, buhardillas, cocinas, muebles de baño, muebles de oficina, armarios empotrados, armarios de puertas correderas, muebles de salón, aparadores, armarios empotrados, muebles de alta fidelidad y televisión, mostradores, camas, mesas, etc.

Simple

  • Como carpintero, usted sabe cómo se hacen los muebles. Con sólo unas pocas entradas, puede pasar directamente a la planificación terminada, sin ningún conocimiento de CAD. A partir de ahí, con sólo pulsar un botón, todos los datos están listos para la producción. Esta es una manera rápida y fácil de planificar y preparar su trabajo.

Lonas

  • Junto con su cliente, usted planifica y presenta sus muebles de forma rápida y vívida. Usted implementa cada solicitud de cambio espontánea directamente y su cliente sabe inmediatamente lo que está recibiendo. Esto hace que su decisión sea más fácil y que usted llegue al trabajo más rápido.

Con la planificación se generan automáticamente los datos de corte y los programas CNC para su cortadora de paneles HOLZ-HER y la máquina CNC HOLZ-HER. La opción adicional TrunRAY perfecciona la visualización de los renderizados creados.

4mat significa mecanizado completo

Mecanizado completo por los cuatro lados hasta 1.500 mm
Adaptación completamente automática de piezas de trabajo desde 8 hasta 70 mm

Mecanizado completo por los cuatro lados hasta 1500 mm sin cambiar la sujeción

  • Simplemente hay que introducir la medida de las juntas inferiores: el resto se hace de forma automática.

Los tiempos de mecanizado se reducen notablemente

  • con una precisión y una calidad en el mecanizado superiores.

Amplia dimensión de mecanizado

  • Hasta 1200 mm de espacio libre y 920 mm de fresado en altura, así como 3200 mm sin soportes adicionales en longitud. Compactas y a la vez ahorran mucho espacio.

Adaptación completamente automática de piezas de trabajo desde 8 hasta 70 mm

  • Ideal para paredes posteriores, laterales, frontales y también para encimeras de cocina. Si se tiene el espacio y se observan las distancias de seguridad correspondientes en el taller se pueden mecanizar con la longitud deseada.

Paquete de alto rendimiento

Mecanizado completo en los 4 cantos de la pieza de trabajo y la superficie
Mecanizado completo en los 4 cantos de la pieza de trabajo y la superficie
Mecanizado completo en los 4 cantos de la pieza de trabajo y la superficie

Mecanizado completo, de calidad convincente

Se nos ofrecen características únicas con la EVOLUTION 7405 4mat. Un fresado preciso de los cuatro cantos de la pieza de trabajo permite el formateado completo de los paneles. El resultado son piezas de trabajo perfectamente formateadas y con todos los cantos encajados o perfilados terminados.

Con la actualización del paquete Performance para el husillo HSK de 7,5 kW con cambiador de útiles de 6 puestos, con esta clase de máquina es posible realizar fresados de perfiles, filos puntiagudos, grabados, etc. con cambio de útiles automático. La EVOLUTION 7405 4mat es un centro de mecanizado completo y se puede utilizar para realizar incontables ideas de diseño.

  • Mecanizado completo por los cuatro lados en con una sola sujeción de la EVOLUTION 7405 4mat. Simplemente hay que introducir la medida de las juntas inferiores: el resto se hace de forma automática.

Concepto de fijación único

Posicionamiento de la ventosa completamente automático.
Tanto si se trata de paneles como de madera sólida: el sistema de sujeción automática por vacío de la serie EVOLUTION garantiza una sujeción segura y cuidadosa del material.

Posicionamiento de la ventosa completamente automático. Apriete automático independientemente del grosor del material para unos mejores resultados y una exactitud dimensional exacta.

Tanto si se trata de paneles como de madera sólida: el sistema de sujeción automática por vacío de la serie EVOLUTION garantiza una sujeción segura y cuidadosa del material.

Equipamiento perfecto: cabezal de perforación en serie

Equipamiento perfecto: cabezal de perforación en serie

15 husillos portabrocas para los orificios en series de 5 en el eje X y en el eje Y así como para orificios horizontales de 6 y el agregado de serrado integrado para unos resultados rápidos y precisos Para mayores prestaciones de perforación, la serie EVOLUTION se puede equipar de forma opcional con un cabezal de taladro XL con hasta 22 husillos portabrocas y sierra para ranurado.

El cabezal de perforación XL extra-grande

El cabezal de perforación XL extra-grande

Con el cabezal de perforación XL incluso para mayores prestaciones de perforación

Con él, el espectro de aplicaciones y la enorme versatilidad del centro de mecanizado vertical se verán mejorados. Equipado con 22 husillos, este cabezal puede equiparse ampliamente para realizar orificios pasantes, de construcción e hileras de orificios, suprimiendo el cambio de taladro que requiere tanto tiempo.

Sobre todo, la posibilidad de equipar el cabezal con un husillo portabroca doble en el eje Y y un husillo extra fuerte para taladros de bisagras otorga una flexibilidad única. Con este, se pueden realizar, por ejemplo, orificios frontales de 5 mm y 8 mm en el eje X e Y: flexibilidad en beneficio suyo.

Para la sujeción de todo tipo de materiales

Puede hacer el cambio de formato en su EVOLUTION para la aplicación con materiales especiales en el menor plazo posible.
Ideal para piezas de trabajo de gran dureza y aplicaciones de madera maciza
Ideal para el mecanizado de paneles

HOLZ-HER ofrece una diversidad de dispositivos de succión para el mecanizado de diferentes tipos de material y requisitos de procesamiento . Esto hace que la serie EVOLUTION resulte aún más versátil.

Ventosas tipo estándar con o sin válvula sensora

  • Ideal para el mecanizado de paneles

Aspirador para madera maciza

  • Ideal para piezas de trabajo de gran dureza y aplicaciones de madera maciza

Cambio rápido

  • Puede hacer el cambio de formato en su EVOLUTION para la aplicación con materiales especiales en el menor plazo posible.

Corrección de la tolerancia automática

Corrección de la tolerancia automática

Determinación de la longitud exacta y corrección de la tolerancia automática para perforaciones que dependen de las dimensiones. Perfecto complemento opcional para las perforaciones de precisión extrema, por ejemplo, en el caso de piezas ya canteadas.

Tiempos de mecanizado más breves

Ciclos de mecanizado hasta un 35% más breves.

Protege el material y ahorra tiempo, ya que las piezas de trabajo pueden mecanizarse hasta una longitud de 1500 mm sin necesidad de soltar la pieza.

  • Ciclos de mecanizado hasta un 35% más breves.

Bueno es saber

Para facilitar el ahorro de energía

La gestión inteligente de energía ECO MODE para máquinas HOLZ-HER no solo ayuda a conservar nuestro entorno, sino que también ayuda a ahorrar dinero.
