HOLZ-HER PRO-MASTER 7222: potente CNC de gama alta (High-End) con 3 o 4 ejes

Centro de mecanizado CNC de 3 o 4 ejes para el mecanizado de la madera: diseño sólido, flexibilidad máxima

El centro de mecanizado CNC PRO-MASTER 7222 fascina por su potente eficiencia. La PRO-MASTER 7222 realiza también sin esfuerzo los mecanizados más pesados en madera maciza y materiales especiales.

La PRO-MASTER 7222 convence gracias a la construcción sólida y a la máxima flexibilidad. Se ha preconfigurado para un mecanizado pendular efectivo. Su amplio equipamiento de serie incluye seis consolas con 16 topes (línea delantera y trasera de topes) un cabezal de taladro con sierra de ranurado y un cambiador de útiles de avance simultáneo.

El husillo Power de 11 kW con cojinetes cerámicos puede actualizarse a 16 kW para un mecanizado exigente. Opcionalmente, eje C totalmente interpolable para conseguir un rendimiento incluso mayor.


Bueno es saber

Módulos de fresado potentes

Módulos de fresado potentes

Husillos de fresado precisos con cojinetes cerámicos sirven para garantizar unos resultados de fresado óptimos. Sea con 11 kW o 16 kW para un rendimiento de fresado extremo, HOLZ-HER ofrece el husillo ideal para su gama de aplicaciones.

CabinetControl: programación sencilla de muebles

Programar fácilmente el mueble
El control de las máquinas de grandes prestaciones y fácil de manejar de HOLZ-HER
Elabora el programa de mecanizado CNC automáticamente pulsando un botón.

CabinetControl: software para un ajuste sencillo de muebles de cuerpo

El mando de la máquina, de gran calidad y fácil de usar, de HOLZ-HER, es una parte integral del diseño de la máquina. Forma parte del paquete de equipamiento el CAMPUS / NC Hops con licencia para oficina y maquinaria y el CAD Software aCADemy de gran valor. El software de diseño de muebles integrado CabinetControl Base completa el paquete. Esta oferta crea las condiciones para un mecanizado efectivo y un manejo cómodo mediante interfaz de código de barras, mando manual, opciones de importación y mucho más.

  • CabinetControl Base ya es estándar en el paquete de software.
  • Diseño de muebles de cuerpo.
  • Vistas en 2D y 3D.
  • Rápida adaptación a los deseos individuales del comprador de muebles.
  • Presentación perfecta de los muebles.
  • Creación automática de los planos de corte.
  • Elabora el programa de mecanizado CNC automáticamente pulsando un botón.
  • Una versión profesional opcional de CabinetControl PRO también está disponible con biblioteca, cálculo, transferencia de datos a seccionadora, etc.
  • Ideal también para planificación de cocinas y baños.

Cabezal portabrocas integrado

Cabezal de taladro integrado, 16 o 24 husos

La PRO-MASTER está perfectamente equipada con cabezales portabrocas integrados.

16 husillos

  • Módulo agregado de taladro con 10 husillos verticales (X = 6 / Y = 4)
  • Seis husillos horizontales (dos husillos de doble taladro en el eje X/ uno en el eje Y).
  • Sierra de ranurar integrada en el eje X.
  • Mucha mayor potencia para el módulo de taladro gracias al potenciador de presión suministro estándar.

24 husillos

  • Módulo agregado de taladro con 18 husillos verticales (X = 11 + 2 / Y = 6)
  • Seis husillos horizontales (dos husillos de doble taladro en el eje X/ uno en el eje Y).
  • Sierra de ranurar integrada en el eje X.
  • Mucha mayor potencia para el módulo de taladro gracias al potenciador de presión suministro estándar.

Cabezal de mecanizado: optimizado para la práctica

Taladrar, serrar, ranurar: el cabezal de mecanizado de la serie PRO-MASTER

Taladrar, serrar, ranurar: el cabezal de mecanizado de la serie PRO-MASTER tiene un equipamiento multifuncional y está perfectamente equipado para la fabricación racional de piezas sencillas y complejas centrales de forma continua.

Su diseño integrado y compacto hace que este cabezal de mecanizado sea modelo de acción dinámica, aceleración y precisión de posicionamiento. Ya en el equipamiento básico, la serie PRO-MASTER ofrece toda un amplio espectro de mecanizado.

Mesa de consola estándar

Mesa de consola estándar
Ventosas con una altura de 125 milímetros
Asistente cambiador con elevación y descenso neumático

Mesa de consola: soporte de la pieza de trabajo para un el progreso óptimo del trabajo

Una fabricación precisa exige un posicionamiento exacto y seguro de las piezas de trabajo. Para ello viene equipada la serie PRO-MASTER con una mesa de consola. Ofrece una flexibilidad máxima en todas las zonas de mecanizado: incluso las piezas de trabajo de formas complicadas pueden sujetarse con rapidez y facilidad.

  • Consolas sólidas con sistema de vacío de un solo circuito, seis traviesas de fácil desplazamiento, que se sujeta neumáticamente en eje X. Tanto usuarios diestros como zurdos podrán operar con facilidad las consolas neumáticamente con solo tocar un botón.
  • Cintas métricas en el eje X para un rápido posicionamiento de las consolas, y punteros láser para el posicionamiento preciso de las ventosas. Hay disponibles opcionalmente otras consolas y ventosas.
  • Unas ventosas de 125 milímetros de altura garantizan el acceso libre al cabezal de mecanizado desde todos los lados.
  • Topes desplazables, excéntricos, dentro de casquillos de guía endurecidos. Topes desplazables neumáticamente.
  • Los cuatro asistentes de carga neumáticos se pueden levantar y bajar para posicionar fácilmente las piezas de trabajo pesadas. Asistentes de carga adicionales opcionales.
  • Dos pulsadores grandes para una sujeción.
  • Consola lateral para guardar las ventosas que no sean necesarias.
  • Mayor capacidad gracias a la existencia de más campos de mecanizado (opcional).
  • Sin pérdidas de vacío gracias a que las zonas de vacío se pueden desconectar individualmente.
  • Bombas de vacío de alto rendimiento: 100 m3/h.
    Opcional: bombas de vacío con 140 m3/h y 250 m3/h.

Mesas de mecanizado de gran flexibilidad

Mesas de mecanizado de gran flexibilidad
Mesas de mecanizado de gran flexibilidad
Mesas de mecanizado de gran flexibilidad

X-MOVE Table

La mesa X-MOVE dispone en estándar de seis consolas, cada una con dos ventosas. Las consolas se avanzan automáticamente por el eje X hasta las posiciones programadas en el control, opcionalmente con el botón de la flecha.

  • Las seis consolas que se pueden posicionar con motor utilizando el accionamiento de cremallera sobre las guías lineales templadas. (Otras consolas X-MOVE, opcionales)
  • Variación de equipamiento: con ventosas o elementos de pinzado de marco.

VARIO Table

La mesa Vario dispone en estándar de seis consolas, cada una con tres ventosas desplazables. En pocos segundos se puede cambiar el formato de toda la mesa de trabajo. Las consolas y las ventosas se posicionan automáticamente mediante el control.

  • Las seis consolas que se pueden posicionar con motor utilizando el accionamiento de cremallera sobre las guías lineales templadas.
  • En cada caso tres soportes de ventosas por consola, y una ventosa con válvula sensora, (segunda ventosa opcional).
  • Soportes de ventosa a motor, con tracción por cremallera, sobre guía lineal templada posicionable (más soportes de ventosa opcionales).

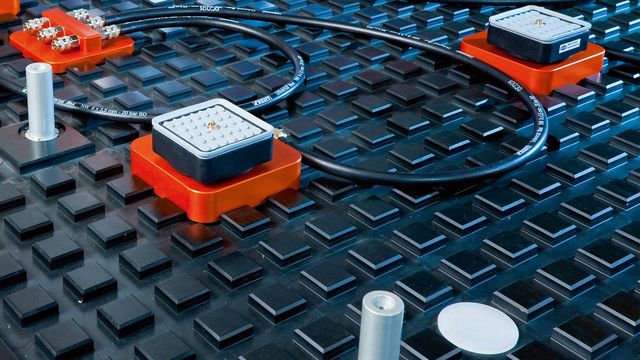

High-Flow Nesting Table

Tecnología Nesting para una fabricación racional. Para nesting se sujeta por vacío una placa de desgaste porosa encima de la mesa de la máquina, normalmente suele ser una placa fina de MDF. Proporciona una superficie mayor de succión y sirve para sujetar las piezas de trabajo que se van a procesar. La tecnología Nesting permite el procesamiento optimizado y el fresado de materiales de panel.

  • Para formatear se colocan plantillas de corte nesting sobre la mesa..
  • Las piezas de trabajo se pueden mecanizar con ventosas posicionadas manualmente.
  • La mesa nesting de HOLZ-HER es de pequeñas dimensiones, solo 50 mm, para garantizar un flujo de vacío correcto en toda la superficie de la mesa.

Sujeción correcta de la pieza de trabajo

Sistema variable de sujetador de piezas de trabajo coincidentes

Gracias a la aplicación de un software inteligente en combinación con una técnica madura los centros de mecanizado, los centros de mecanizado CNC son cada vez más potentes. La fabricación completa de piezas una a una se ha convertido en un patrón a imitar. Todas las piezas deben poder fabricarse de una sola pasada con la mayor calidad y en todos los mecanizados imaginables. La "productividad múltiple“ abre nuevos horizontes. De ello se ocupa el mecanizado CNC, resucitando los empalmes tradicionales de la madera. En aquellos casos en los que se dan métodos artesanales de antaño con una gran mano de obra y considerables tolerancias, se va a necesitar hoy en día incluso manejar el ratón menos, consiguiendo empalmes complejos de máxima precisión. De esta forma volvemos a conseguir puertas con marco entalladas o empalmes de cola de milano.

Sistema variable de ventosas y sujetadores de piezas determinado para el mecanizado de superficies y componentes rectos y curvos del marco.

Mecanizado inteligente de la madera maciza

Perfectamente equipado para un mecanizado individual y muy variado.

Las PRO-MASTER serie 71 y 72 ofrecen posibilidades de mecanizado prácticamente ilimitadas. Construidas para grandes cargas, la construcción sólida y bien concebida de ambas máquinas se presenta con un diseño industrial moderno y eficiente.

La mesa de consolas de los centros de mecanizado CNC , gracias a sus barras de mecanizado en el eje X, está idealmente equipada para el mecanizado de componentes largos para escaleras, invernaderos, etc. Se pueden realizar elementos para puertas de gran tamaño con gran eficacia y sin esfuerzo con el funcionamiento pendular. Con hasta 1.400 mm o 1.600 mm en el eje Y, y una carrera en Z de 565 mm, ambas series están perfectamente equipadas para un mecanizado personalizado y variado.

Mucho espacio para la colocación de todos los útiles

Cambiador de piezas con desplazamiento en12 o 18 posiciones
Cambiador lineal de 14 o de 16 posiciones
Mucho espacio para la colocación de variedad útiles

El intercambiador de herramientas de disco móvil con 12 o 18 posiciones de herramienta garantiza tiempos de cambio de formato cortos con la máxima productividad. Hay un cambiador de útil pick-up especial para hojas de sierra, con diámetros hasta 350 mm.

Otra función suplementaria es el cambiador de útil pick-up con dos posiciones para engranajes de ángulo grande además del cambiador de herramienta lineal de 14 o 16 posiciones para una amplia gama de herramientas.

También son posibles aplicaciones con herramienta intensiva, como las que se necesitan con frecuencia para la estructura de ventana, con un cambiador de útil tipo cierre con hasta 60 posiciones de útil.

Innovadores módulos de cambio de formato

Módulos de cambio de formato para aplicaciones diferentes

Su aliado para conseguir una gran calidad en el producto

En la serie PO-MASTER se pone a disposición una gran variedad de elementos de cambio para variadas aplicaciones Desde las máquinas convencionales de múltiples husillos, módulos de caja de cerradura y de serrado hasta otras aplicaciones especiales como las cizallas de corte y los módulos de corte para el mecanizado de materiales tipo espuma (foam).

Engranajes oscilantes angulares con dibujo angular digital y ajuste angular disponibles para cortes angulares y taladros de precisión.

Fresas de caja de cerradura para la producción de perfiles de puerta

Fresas de caja de cerradura para la producción de perfiles de puerta
Mecanizado efectivo de componentes de puertas y marcos

Fresas de caja de cerradura

Motores de fresado de alto rendimiento sobre el módulo de fresado horizontal opcional forman parte de la serie PRO-MASTER que va a permitir fabricar perfiles de puertas increíbles. En la versión de 5 ejes, este trabajo se consigue, por supuesto, con el módulo de fresado.

  • Además, HOLZ-HER ofrece una gran selección de grupos potentes y de confianza para todos los campos de aplicación.

Puntero láser de serie

Puntero láser, a derecha e izquierda del cabezal de mecanizado
Puntero láser, a derecha e izquierda del cabezal de mecanizado
Puntero láser, a derecha e izquierda del cabezal de mecanizado

Puntero láser para el posicionamiento preciso del aspirador de vacío o para el trazado del contorno de la pieza de trabajo, aplicado a derecha o izquierda en el cabezal de mecanizado.

Láser para contornos: la solución de posicionamiento completa

Láser para contornos: la solución de posicionamiento completa
Láser para contornos: la solución de posicionamiento completa

Láser de contorno: proyecta el contorno de la pieza de trabajo y todas las ventosas requeridas simultáneamente, además de todas las posiciones de consola sin limitación del número de líneas que se van a proyectar.

Potente cinta transportadora de virutas

Potente cinta transportadora de virutas

Para el transporte de extracción de grandes cargas de virutas producidas durante el mecanizado de madera maciza. Queda limpio todo el espacio de trabajo alrededor de la máquina de CNC.

Conceptos de seguridad variables

Alfombrillas de 3 campos o amortiguador de seguridad

Los modernos conceptos de seguridad le permiten elegir entre alfombrillas de seguridad de 3 campos patentadas o cortinillas de seguridad. De esta manera, los centros de mecanizado HOLZ-HER pueden adaptarse de manera individual y segura a cada situación.

Eficiente tecnología de vacío

Bombas de vacío extremadamente potentes y eficientes
ECO VAC

Bombas de vacío muy potentes y eficientes para sujetar con seguridad las piezas de trabajo. Estas bombas de bajo mantenimiento, de marcha en vacío, también se distinguen por sus bajas emisiones acústicas y sus requisitos de mantenimiento extremadamente bajos.

Asimismo, nuestro control de vacío inteligente ECO VAC emplea un programa de software que garantiza que siempre hay presente el vacío necesario cuando se utilizan varias bombas.

Aspiración flexible

Aspiración flexible: programable sobre ocho posiciones

Aspiración flexible: programable sobre ocho posiciones

Posicionmiento totalmente automático en ocho posiciones del cabezal de mecanizado, para conseguir una perfecta adaptación de la campana de cubierta a la altura de la pieza de trabajo. De esta forma se garantiza una aspiración óptima de las virutas.

Pupitre Panel de control móvil

Pupitre Panel de control móvil para centros de mecanizado CNC HOLZHER

El diseño ergonómico del lugar de trabajo es fundamental. HOLZ-HER ofrece de fábrica un panel de control móvil para todos los modelos PRO-MASTER, que está equipado con una pantalla de 21,5" y 16:9 que le proporciona al operario una ergonomía perfecta. Así, mediante las ruedas colocadas en el panel, podrá colocarlo en el lugar donde mejor sirva para el proceso de trabajo.


Ampliaciones opcionales

Una interconexión de máquinas integradas garantiza la producción con una máxima eficiencia.

Eficiencia gracias a la interconexión de máquinas HOLZ-HER

HOLZ-HER permite hacer realidad sus ideas de producción en 20 minutos desde el primer clic con el ratón hasta el mobiliario terminado mediante trabajo en red sin costuras.

Saber más


Para facilitar el ahorro de energía

La gestión inteligente de energía ECO MODE para máquinas HOLZ-HER no solo ayuda a conservar nuestro entorno, sino que también ayuda a ahorrar dinero.

Saber más


Referencias

Trabajo a medida al mínimo detalle

Referencias Riedinger de Bühl está muy satisfecho con la máquina de cantos y la máquina CNC

La carpintería Riedinger Massivholz-Möbel GmbH, de Bühl, se ocupa de la fabricación de muebles de madera maciza de gran valor, fabricándolos de acuerdo con los deseos e indicaciones de sus clientes. La empresa trabaja con diferentes máquinas de la empresa HOLZ-HER. En la producción de muebles de la empresa Riedinger se han utilizado tanto una chapadora de cantos AURIGA 1308XL, como un centro de mecanizado CNC de 5 ejes PRO-MASTER 7225.

La AURIGA 1308XL ofrece un compacto, y, a la vez extremadamente eficiente mecanizado de cantos, y dispone de tres módulos agregados de acabado. El centro de mecanizado CNC PRO-MASTER 7225 ofrece a la empresa un innovador diseño de máquina con un espectro de servicio adaptable a cualquier situación operativa, y todo ello con cinco ejes de interpolación.

Trabajo a medida al mínimo detalle: la empresa Riedinger valora este lema más que debidamente gracias a las máquinas HOLZ-HER empleadas.

Más imágenes

El centro de mecanizado CNC Pro-Master 7225 en el cliente de referencia de HOLZHER Riedinger
El centro de mecanizado CNC Pro-Master 7225 en el cliente de referencia de HOLZHER Riedinger
El centro de mecanizado CNC Pro-Master 7225 en el cliente de referencia de HOLZHER Riedinger

Una puesta en escena profesional con marcas profesionales

Referenzkunde ARNO GmbH aus Wolfschlugen mit einer HOLZHER Tectra und Pro-Master

ARNO GmbH, con su sede en Wolfschlugen, en las proximidades de Stuttgart, coloca marcas en los puntos de venta: estética, alto nivel, atractivo y eficiencia. Sus más de 80 años de experiencia y más de 250 empleados distribuidos por todo el mundo, hacen que la empresa sea experta en los ámbitos de Store, Shop in Shop, Display y Digital. Su cartera de competencias abarca desde Design (diseño), Value Engineering (ingeniería de valor) en la construcción y producción hasta la logística y la instalación. Se coordinan complejos proyectos internacionales de todos los órdenes de magnitud para multinacionales de marcas y comerciales. ARNO es un actor global, con procesos certificados y un claro objetivo: proporcionar mundos de experiencia que motiven la compra. Al ARNO Group pertenece la central de Wolfschlugen en Stuttgart, además de otras empresas de Múnich, Bristol, Estambul, Moscú, Guangzhou, Shanghái y una alianza estratégica en Nueva York.

Desde finales de abril se están empleando en ARNO GmbH dos nuevas máquinas, una máquina CNC de 5 ejes PRO-MASTER 7125 y una sierra de tableros TECTRA 6120 de HOLZ-HER en la preparación de productos técnicos, la construcción de prototipos y la producción. Tras los análisis y comparativas de mercado, se vio que las máquinas de HOLZ-HER respondían a las amplias expectativas y requisitos de todas las posibilidades de mecanizado de la amplia gama de producción de ARNO. No solo ha convencido a los responsables de la relación ideal precio-prestaciones, sino también de la ventaja de contar en la proximidad inmediata con el fabricante, el apoyo para el desmontaje de máquinas antiguas y los recursos para la instalación de máquinas nuevas. Tras unas fases de formación completas, se pudieron realizar los primeros pedidos con ambas máquinas para la total satisfacción de la empresa. Peter Köstlin, líder de equipo de Technical Pre-Production, está encantado con la aplicación de las nuevas máquinas: “Resulta realmente agradable trabajar con las nuevas máquinas, que permiten además descubrir continuamente nuevas posibilidades“.

Más imágenes

ARNO GmbH aus Wolfschlugen ist zufrieden mit ihrer Plattensäge Tectra
ARNO GmbH aus Wolfschlugen ist zufrieden mit ihrer CNC Fräsmaschine Pro-Master
ARNO GmbH aus Wolfschlugen ist zufrieden mit ihrer CNC Fräsmaschine Pro-Master

Encolado de cantos, CNC y mecanizado completo integrados en la producción.

Referencia de Holzher - CNC, mecanizado completo, encolado de cantos - experiencias positivas con la maquinaria de Holz-her

La empresa de reformas Henss, de Feldkirch, más conocida como AUF&ZU, es un cliente muy satisfecho con HOLZ-HER y ahora posee una gran parte de los equipos de producción de los fabricantes de Nürtingen.

AUF&ZU surgió como marca tras décadas de experiencia en el diseño de interiores. Basándose en las puertas correderas, han desarrollado una nueva filosofía en el diseño de armarios. Los armarios se han convertido en espacios en los que cada centímetro de espacio es aprovechable. Los sistemas de AUF&ZU están planificados según las necesidades y visualmente orientados a las preferencias... Sin limitaciones creativas. En más de 60 años de experiencia en el sector, AUF&ZU ha desarrollado un conocimiento que aprecian muchos clientes fijos.

Todos los productos de la empresa son de producción propia. Desde el año 2013 AUF&ZU produce utilizando máquinas de HOLZ-HER. Los productos instalados incluyen, entre otros, el centro de mecanizado CNC de 5 ejes PRO-MASTER 7225 y el centro de mecanizado CNC vertical EVOLUTION 7405 para un mecanizado completo de las piezas de trabajo. Además del mecanizado CNC, la empresa también ha apostado por las encoladoras de cantos de HOLZ-HER. En la actualidad está instalado el modelo predecesor del ACCURA: una ARCUS 1334a.

Con las máquinas de HOLZ-HER, AUF&ZU demuestra lo que resulta más importante para su empresa: Un trabajo preciso, la tecnología más moderna y el uso de productos europeos para conseguir productos duraderos y de alta calidad para los clientes.

Más imágenes

Experiencias positivas con maquinaria de Holz-her: CNC de 5 ejes, encoladora de cantos, mecanizado de 4 lados
Experiencias positivas/Referencias con máquinas de Holzher: máquinas de Holzher duraderas

Más información

Descargas

Simple, rápido y ecológico: más detalles en documento PDF para descargar.

Prospecto PRO-MASTER 7222 (PDF, 633 KB)

Datos técnicos

Abrir tabla
