HOLZ-HER PRO-MASTER 7125: el centro de mecanizado de 5 ejes de alto rendimiento.

La PRO-MASTER 7125 le ofrece posibilidades prácticamente ilimitadas para el mecanizado de la madera y el plástico.

La PRO-MASTER 7125 le ofrece posibilidades prácticamente ilimitadas para el procesamiento de la madera y el plástico. El abanico de prestaciones del potente equipo de 5 ejes se ajusta a todas las situaciones de forma modular mediante las variantes de mesa MANUAL, X-MOVE TABLE o la VARIO-TABLE totalmente automática.

Desde el punto de vista mecánico, los centros de mecanizado de 5 ejes de HOLZ-HER se distinguen sobre todo por el extremado dinamismo del cabezal de 5 ejes cardaneado y del procesador. Los movimientos resultantes interpolables garantizan unas secuencias operativas extremadamente fluidas que se muestran en las superficies perfectas de las piezas de trabajo y los breves períodos de procesamiento.

La tecnología singular PRO-Torque utilizada para el husillo de 17 kW opcional ofrece valores de par extremadamente altos durante todas las velocidades, así como una función de "bloqueo" controlada por software que es de gran importancia para el cepillado línea por línea a velocidades y desprendimiento de virutas muy elevados. El cabezal de mecanizado compacto, potente y totalmente interpolable viene equipado con cojinetes cerámicos y refrigeración por fluido para cargas mecánicas muy elevadas y, por supuesto, tiene una interfaz para la incorporación de módulos de cambio de formato.

La serie de 5 ejes se complementa con una variada y amplia oferta de opciones para satisfacer todas las necesidades. De esta forma, el centro de mecanizado CNC se puede configurar de una forma óptima en los campos de producción de muebles, estructuras de escaleras, y modelaje, así como en el mecanizado de madera maciza.


Bueno es saber

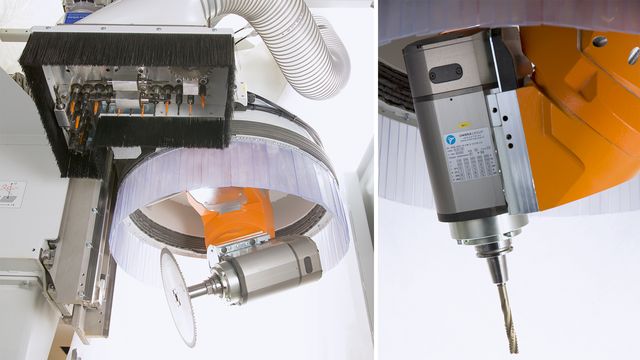

Módulo agregado de fresado de 5 ejes Power

Módulo agregado de fresado de 5 ejes Power
Módulo agregado de fresado de 5 ejes Power
Módulo agregado de fresado de 5 ejes Power

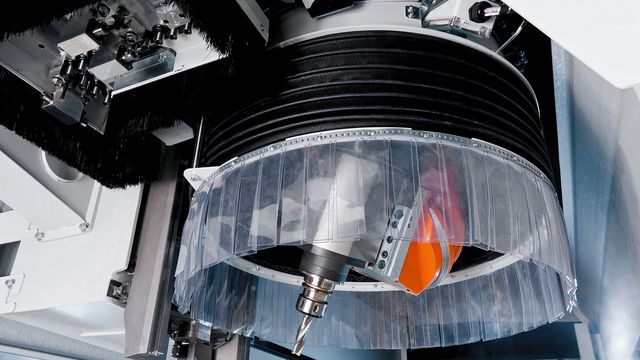

La "Quinta Dimensión" del mecanizado de la madera

La cabeza de mecanizado en cardán con hasta 17 kW (el estándar son 12 kW) permite una fabricación precisa de piezas curvas o arqueadas como tramos de escaleras o formas de muebles y modelos con un diseño elaborado. La cabeza de mecanizado compacta, potente y completamente interpolable trabaja con hasta 24.000 min revoluciones por minuto y, gracias a sus rodamientos cerámicos y la refrigeración por líquido tiene una capacidad de carga extremadamente elevada.

La particularidad del husillo de 17 kW opcional (S6) es la tecnología PRO-TORQUE, la cual, gracias a una fijación automatizada y mecánica del eje A y C, permite momentos de torsión muy elevados en el husillo. La cubierta de aspiración regulable de 8 posiciones y una cinta transportadora para astillas ofrecen una aspiración óptima.

CabinetControl: programación sencilla de muebles

Programar fácilmente el mueble
El control de las máquinas de grandes prestaciones y fácil de manejar de HOLZ-HER
Elabora el programa de mecanizado CNC automáticamente pulsando un botón.

CabinetControl: software para un ajuste sencillo de muebles de cuerpo

El mando de la máquina, de gran calidad y fácil de usar, de HOLZ-HER, es una parte integral del diseño de la máquina. Forma parte del paquete de equipamiento el CAMPUS / NC Hops con licencia para oficina y maquinaria y el CAD Software aCADemy de gran valor. El software de diseño de muebles integrado CabinetControl Base completa el paquete. Esta oferta crea las condiciones para un mecanizado efectivo y un manejo cómodo mediante interfaz de código de barras, mando manual, opciones de importación y mucho más.

  • CabinetControl Base ya es estándar en el paquete de software.
  • Diseño de muebles de cuerpo.
  • Vistas en 2D y 3D.
  • Rápida adaptación a los deseos individuales del comprador de muebles.
  • Presentación perfecta de los muebles.
  • Creación automática de los planos de corte.
  • Elabora el programa de mecanizado CNC automáticamente pulsando un botón.
  • Una versión profesional opcional de CabinetControl PRO también está disponible con biblioteca, cálculo, transferencia de datos a seccionadora, etc.
  • Ideal también para planificación de cocinas y baños.

Módulo CAMPUS 5 ejes, simulación en 3D

Fresa simultánea de módulo de 5 ejes CAMPUS

Simulación de eliminación de material 3D como función estándar

Incluso las versiones básicas de las máquinas PRO-MASTER están equipadas con nuestra función avanzada de simulación de eliminación de material 3D. La simulación de la máquina de 3D CAMPUS 3D se puede pedir opcionalmente. Ofrece:

  • Supervisión de colisión
  • Simulacro tridimensional de movimientos de la máquina y de la eliminación de material de la pieza de trabajo.
  • Representación gráfica del cabezal de mecanizado, herramienta y admisión, mesa y pinza de sujeción.

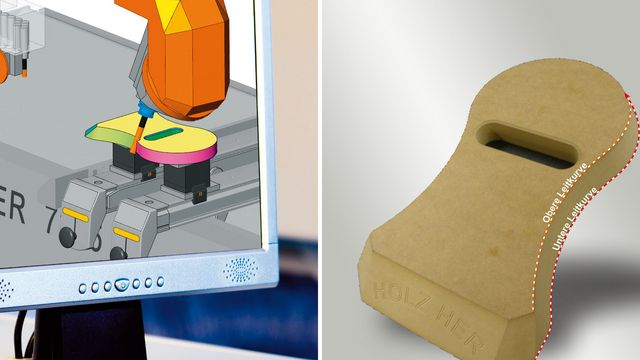

Fresado auténtico en 5 ejes de alta velocidad con CURVE 3D

Para un usuario potente de 5 ejes, ofrece ventajas adicionales el paquete CURVE 3D Performance. Esto va a permitir un rendimiento de primera categoría del husillo de 5 ejes que se va a utilizar para un fresado efectivo de alta velocidad con resultados perfectos. El módulo CURVE 3D también es ideal para aumentar la potencia en combinación con el software CAD/CAM de otros proveedores, y ofrece una interpolación spline perfecta.

Fresa simultánea de módulo de 5 ejes CAMPUS

El módulo complementario NC HOPS admite un mecanizado de 5 ejes interpolable en numerosos ámbitos, como:

  • Fresado simultáneo de 5 ejes
  • Apoyo a la interpolación de 5 ejes mediante la curva de guía superior e inferior (mecanizado simultáneo).
  • Los dos contornos sobre capas definidas se interpretarán como un mecanizado de 5 ejes.

Cabezal portabrocas integrado

Cabezal portabrocas original integrable

La PRO-MASTER está perfectamente equipada con cabezales portabrocas variables.

16 husilos (estándar)

  • Módulo agregado de taladro con 10 husillos verticales (X = 6 / Y = 4)
  • Seis husillos horizontales (dos husillos de doble taladro en el eje X/ uno en el eje Y).
  • Sierra de ranurar integrada en el eje X.
  • Mucha mayor potencia para el módulo de taladro gracias al potenciador de presión suministro estándar.

24 husilos (opcional)

  • Módulo agregado de taladro con 18 husillos verticales (X = 11 + 2 / Y = 6)
  • Seis husillos horizontales (dos husillos de doble taladro en el eje X/ uno en el eje Y).
  • Sierra de ranurar integrada en el eje X.
  • Mucha mayor potencia para el módulo de taladro gracias al potenciador de presión suministro estándar.

Cabezal de mecanizado: optimizado para la práctica

Taladrar, serrar, ranurar: el cabezal de mecanizado de la serie PRO-MASTER

Taladrar, serrar, fresar, ranurar: el cabezal de mecanizado de la serie PRO-MASTER tiene un equipamiento multifuncional y está perfectamente equipado para la fabricación racional de piezas sencillas y complejas centrales de forma continua.

Su diseño integrado y compacto hace que este cabezal de mecanizado sea modelo de acción dinámica, aceleración y precisión de posicionamiento. Ya en el equipamiento básico, la serie PRO-MASTER ofrece toda un amplio espectro de mecanizado.

Mesa de consola estándar

Mesa de consola estándar
Ventosas con una altura de 125 milímetros
Asistente cambiador con elevación y descenso neumático

Mesa de consola: soporte de la pieza de trabajo para un el progreso óptimo del trabajo

Una fabricación precisa exige un posicionamiento exacto y seguro de las piezas de trabajo. Para ello viene equipada la serie PRO-MASTER con una mesa de consola. Ofrece una flexibilidad máxima en todas las zonas de mecanizado: incluso las piezas de trabajo de formas complicadas pueden sujetarse con rapidez y facilidad.

  • Consolas sólidas con sistema de vacío de un solo circuito, seis traviesas de fácil desplazamiento, que se sujeta neumáticamente en eje X. Tanto usuarios diestros como zurdos podrán operar con facilidad las consolas neumáticamente con solo tocar un botón.
  • Cintas métricas en el eje X para un rápido posicionamiento de las consolas, y punteros láser para el posicionamiento preciso de las ventosas. Hay disponibles opcionalmente otras consolas y ventosas.
  • Unas ventosas de 125 milímetros de altura garantizan el acceso libre al cabezal de mecanizado desde todos los lados.
  • Topes desplazables, excéntricos, dentro de casquillos de guía endurecidos. Topes desplazables neumáticamente.
  • Los cuatro asistentes de carga neumáticos se pueden levantar y bajar para posicionar fácilmente las piezas de trabajo pesadas. Asistentes de carga adicionales opcionales.
  • Dos pulsadores grandes para una sujeción.
  • Consola lateral para guardar las ventosas que no sean necesarias.
  • Mayor capacidad gracias a la existencia de más campos de mecanizado (opcional).
  • Sin pérdidas de vacío gracias a que las zonas de vacío se pueden desconectar individualmente.
  • Bombas de vacío de alto rendimiento: 100 m3/h.
    Opcional: bombas de vacío con 140 m3/h y 250 m3/h.

Mesas de mecanizado de gran flexibilidad

Mesas de mecanizado de gran flexibilidad
Mesas de mecanizado de gran flexibilidad
Mesas de mecanizado de gran flexibilidad

X-MOVE Table

La mesa X-MOVE dispone en estándar de seis consolas, cada una con dos ventosas. Las consolas se avanzan automáticamente por el eje X hasta las posiciones programadas en el control, opcionalmente con el botón de la flecha.

  • Las seis consolas que se pueden posicionar con motor utilizando el accionamiento de cremallera sobre las guías lineales templadas. (Otras consolas X-MOVE, opcionales)
  • Variación de equipamiento: con ventosas o elementos de pinzado de marco.

VARIO Table

La mesa Vario dispone en estándar de seis consolas, cada una con tres ventosas desplazables. En pocos segundos se puede cambiar el formato de toda la mesa de trabajo. Las consolas y las ventosas se posicionan automáticamente mediante el control.

  • Las seis consolas que se pueden posicionar con motor utilizando el accionamiento de cremallera sobre las guías lineales templadas.
  • En cada caso tres soportes de ventosas por consola, y una ventosa con válvula sensora, (segunda ventosa opcional).
  • Soportes de ventosa a motor, con tracción por cremallera, sobre guía lineal templada posicionable (más soportes de ventosa opcionales).

High-Flow Nesting Table

Tecnología Nesting para una fabricación racional. Para nesting se sujeta por vacío una placa de desgaste porosa encima de la mesa de la máquina, normalmente suele ser una placa fina de MDF. Proporciona una superficie mayor de succión y sirve para sujetar las piezas de trabajo que se van a procesar. La tecnología Nesting permite el procesamiento optimizado y el fresado de materiales de panel.

  • Para formatear se colocan plantillas de corte nesting sobre la mesa..
  • Las piezas de trabajo se pueden mecanizar con ventosas posicionadas manualmente.
  • La mesa nesting de HOLZ-HER es de pequeñas dimensiones, solo 50 mm, para garantizar un flujo de vacío correcto en toda la superficie de la mesa.

Sujeción correcta de la pieza de trabajo

Sistema variable de sujetador de piezas de trabajo coincidentes

Gracias a la aplicación de un software inteligente en combinación con una técnica madura los centros de mecanizado, los centros de mecanizado CNC son cada vez más potentes. La fabricación completa de piezas una a una se ha convertido en un patrón a imitar. Todas las piezas deben poder fabricarse de una sola pasada con la mayor calidad y en todos los mecanizados imaginables. La "productividad múltiple“ abre nuevos horizontes. De ello se ocupa el mecanizado CNC, resucitando los empalmes tradicionales de la madera. En aquellos casos en los que se dan métodos artesanales de antaño con una gran mano de obra y considerables tolerancias, se va a necesitar hoy en día incluso manejar el ratón menos, consiguiendo empalmes complejos de máxima precisión. De esta forma volvemos a conseguir puertas con marco entalladas o empalmes de cola de milano.

Sistema variable de ventosas y sujetadores de piezas determinado para el mecanizado de superficies y componentes rectos y curvos del marco.

Mecanizado inteligente de la madera maciza

Perfectamente equipado para un mecanizado individual y muy variado.

Las PRO-MASTER serie 71 y 72 ofrecen posibilidades de mecanizado prácticamente ilimitadas. Construidas para grandes cargas, la construcción sólida y bien concebida de ambas máquinas se presenta con un diseño industrial moderno y eficiente.

La mesa de consolas de los centros de mecanizado CNC , gracias a sus barras de mecanizado en el eje X, está idealmente equipada para el mecanizado de componentes largos para escaleras, invernaderos, etc. Se pueden realizar elementos para puertas de gran tamaño con gran eficacia y sin esfuerzo con el funcionamiento pendular. Con hasta 1.400 mm o 1.600 mm en el eje Y, y una carrera en Z de 565 mm, ambas series están perfectamente equipadas para un mecanizado personalizado y variado.

Mucho espacio para la colocación de todos los útiles

Cambiador de piezas con desplazamiento en12 o 18 posiciones
Cambiador lineal de 14 o de 16 posiciones
Mucho espacio para la colocación de variedad útiles

El intercambiador de útil de disco móvil con 12 o 18 posiciones de útil garantiza tiempos de cambio de formato cortos con la máxima productividad. Hay un cambiador de útil pick-up especial para hojas de sierra, con diámetros hasta 350 mm.

Otra función suplementaria es el cambiador de útil pick-up con dos posiciones para engranajes de ángulo grande además del cambiador de útil lineal de 14 o 16 posiciones para una amplia gama de herramientas.

También son posibles aplicaciones con herramienta intensiva, como las que se necesitan con frecuencia para la estructura de ventana, con un cambiador de útil tipo cierre con hasta 60 posiciones de útil.

Innovadores módulos de cambio de formato

Módulos de cambio de formato para aplicaciones diferentes

Su aliado para conseguir una gran calidad en el producto

En la serie PO-MASTER se pone a disposición una gran variedad de elementos de cambio para variadas aplicaciones Desde las máquinas convencionales de múltiples husillos, módulos de caja de cerradura y de serrado hasta otras aplicaciones especiales como las cizallas de corte y los módulos de corte para el mecanizado de materiales tipo espuma (foam).

Engranajes oscilantes angulares con dibujo angular digital y ajuste angular disponibles para cortes angulares y taladros de precisión.

Fresas de caja de cerradura para la producción de perfiles de puerta

Fresas de caja de cerradura para la producción de perfiles de puerta
Mecanizado efectivo de componentes de puertas y marcos

Fresas de caja de cerradura

Motores de fresado de alto rendimiento sobre el módulo de fresado horizontal opcional forman parte de la serie PRO-MASTER que va a permitir fabricar perfiles de puertas increíbles. En la versión de 5 ejes, este trabajo se consigue, por supuesto, con el módulo de fresado.

  • Además, HOLZ-HER ofrece una gran selección de grupos potentes y de confianza para todos los campos de aplicación.

Puntero láser de serie

Puntero láser, a derecha e izquierda del cabezal de mecanizado
Puntero láser, a derecha e izquierda del cabezal de mecanizado
Puntero láser, a derecha e izquierda del cabezal de mecanizado

Puntero láser para el posicionamiento preciso del aspirador de vacío o para el trazado del contorno de la pieza de trabajo, aplicado a derecha o izquierda en el cabezal de mecanizado.

Láser para contornos: la solución de posicionamiento completa

Láser para contornos: la solución de posicionamiento completa
Láser para contornos: la solución de posicionamiento completa

Láser de contorno: proyecta el contorno de la pieza de trabajo y todas las ventosas requeridas simultáneamente, además de todas las posiciones de consola sin limitación del número de líneas que se van a proyectar.

Conceptos de seguridad variables

Alfombrillas de 3 campos o amortiguador de seguridad

Los modernos conceptos de seguridad le permiten elegir entre alfombrillas de seguridad de 3 campos patentadas o cortinillas de seguridad. De esta manera, los centros de mecanizado HOLZ-HER pueden adaptarse de manera individual y segura a cada situación.

Eficiente tecnología de vacío

Bombas de vacío extremadamente potentes y eficientes
ECO VAC

Bombas de vacío muy potentes y eficientes para sujetar con seguridad las piezas de trabajo. Estas bombas de bajo mantenimiento, de marcha en vacío, también se distinguen por sus bajas emisiones acústicas y sus requisitos de mantenimiento extremadamente bajos.

Asimismo, nuestro control de vacío inteligente ECO VAC emplea un programa de software que garantiza que siempre hay presente el vacío necesario cuando se utilizan varias bombas.

Aspiración flexible

Aspiración flexible: programable sobre ocho posiciones

Aspiración flexible: programable sobre ocho posiciones

Posicionamiento totalmente automático en ocho posiciones del cabezal de mecanizado, para conseguir una perfecta adaptación de la campana de cubierta a la altura de la pieza de trabajo. De esta forma se garantiza una aspiración óptima de las virutas.


Ampliaciones opcionales

Para facilitar el ahorro de energía

La gestión inteligente de energía ECO MODE para máquinas HOLZ-HER no solo ayuda a conservar nuestro entorno, sino que también ayuda a ahorrar dinero.

Saber más


Una interconexión de máquinas integradas garantiza la producción con una máxima eficiencia.

Eficiencia gracias a la interconexión de máquinas HOLZ-HER

HOLZ-HER permite hacer realidad sus ideas de producción en 20 minutos desde el primer clic con el ratón hasta el mobiliario terminado mediante trabajo en red sin costuras.

Saber más
