HOLZ-HER PRO-MASTER 7017: el auténtico centro de formateado y taladrado y mucho más...

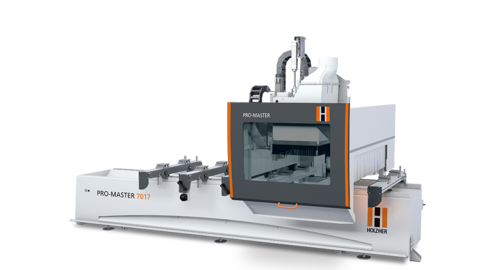

Vista total de la PRO-MASTER 7017 de HOLZ-HER.

La PRO-MASTER 7017 está equipada además como un auténtico centro de taladrado y formateado, pero, naturalmente, también sirve como centro de acabado completo.

El equipamiento básico de este modelo dispone de 6 consolas y un cambiador Pick-Up de 12 posiciones con protector de útil. Para un posicionamiento rápido y seguro de las ventosas un puntero de láser viene montado de serie.

Naturalmente este modelo está equipado con cabezal portabroca de altas prestaciones. Éste , gracias a un módulo agregado de serrado integrado, también puede utilizarse para ranurar. La PRO-MASTER 7017 está formada por una línea integradora de funciones opcionales como el eje C totalmente interpolable.

Precios
x

Requisitos diferentes - Precios diferentes

El precio de una máquina HOLZHER es tan individual como sus requisitos. Por ello, lo mejor es que hablemos brevemente lo que es importante para usted - y en seguida recibirá un presupuesto sin compromiso.

  1. Acepto que mis datos arriba indicados se incorporen al sistema de Weinig Gruppe de acuerdo con el aviso de privacidad para poder recibir una respuesta y aportar documentación a mi solicitud.
Asesoramiento Personal
x

Asesoramiento personal - para mayor productividad y más eficiencia

Junto con nuestro experto HOLZHER encontrará la máquina que mejor se adapte a sus requisitos. Simplemente envíenos el formulario completado - su experto HOLZHER local hablará todo lo necesario con usted.

  1. Acepto que mis datos arriba indicados se incorporen al sistema de Weinig Gruppe de acuerdo con el aviso de privacidad para poder recibir una respuesta y aportar documentación a mi solicitud.

Detalles técnicos

Módulos de fresado potentes

Módulos de fresado potentes

Husillos de fresado precisos con cojinetes cerámicos sirven para garantizar unos resultados de fresado óptimos. Con una potencia de hasta 11 kW, en versión refrigerada por aire o por fluido, para un gran rendimiento de corte , HOLZ-HER ofrece el husillo ideal para su espectro de uso.

Cabezal portabrocas de 14 husillos integrado

Cabezal portabrocas original integrable

La PRO-MASTER está perfectamente equipada con cabezales portabrocas variables.

14 husilos (estándar)

  • Módulo agregado de taladro con 10 husillos verticales (X = 6 / Y = 4)
  • Cuatro husillos horizontales (husillo de doble taladro en el eje X/ uno en el eje Y).
  • Sierra de ranurar integrada en el eje X.
  • Mucha mayor potencia para el módulo de taladro gracias al potenciador de presión opcional.

24 husilos (opcional)

  • Módulo agregado de taladro con 18 husillos verticales (X = 11 + 2 / Y = 6)
  • Seis husillos horizontales (dos husillos de doble taladro en el eje X/ uno en el eje Y).
  • Sierra de ranurar integrada en el eje X.
  • Mucha mayor potencia para el módulo de taladro gracias al potenciador de presión opcional.

Cabezal de mecanizado: optimizado para la práctica

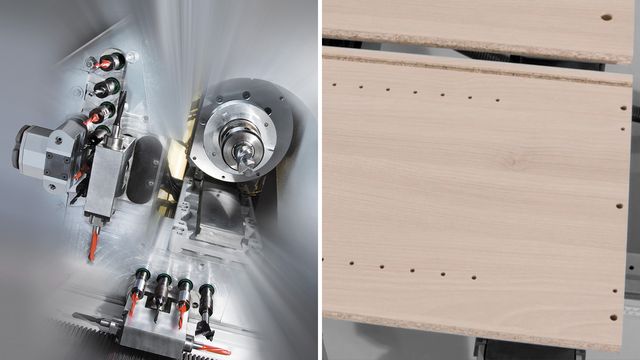

Taladrar, serrar, ranurar: el cabezal de mecanizado de la serie PRO-MASTER

Taladrar, serrar, ranurar: el cabezal de mecanizado de la serie PRO-MASTER tiene un equipamiento multifuncional y está perfectamente equipado para la fabricación racional de piezas sencillas y complejas centrales de forma continua.

Su diseño integrado y compacto hace que este cabezal de mecanizado sea modelo de acción dinámica, aceleración y precisión de posicionamiento. Ya en el equipamiento básico, la serie PRO-MASTER ofrece toda un amplio espectro de mecanizado.

Mesa de consola estándar

Mesa de consola estándar
Ventosas con una altura de 50 milímetros
Guías prismáticas correderas de gran precisión, con cobertura de fleje de acero para todos los ejes móviles.

Mesa de consola: soporte de la pieza de trabajo para un el progreso óptimo del trabajo

Una gran cantidad de ventosas disponibles y de tensores de marcos para tableros y mecanizado de madera maciza, además de una altura de mecanizado real de 180 mm le aseguran un gran abanico de aplicaciones a la serie 70 de HOLZ-HER.

  • Consolas sólidas con sistema de vacío de un solo circuito, seis traviesas de fácil desplazamiento, que se sujeta neumáticamente en eje X.
  • Guías telescópicas de base de alta precisión, con cubiertas de banda de acero para todos los ejes desplazados. Una vida de servicio muy prolongada y un funcionamiento sin problemas. HOLZ-HER responde con 10 años de garantía.
  • Hay disponible un puntero láser para el rápido posicionamiento de las consolas y de las ventosas. Hay disponibles opcionalmente otras consolas y ventosas.
  • Unas ventosas a 50 milímetros de altura permiten sujetar con seguridad la pieza de trabajo.
  • Topes desplazables, excéntricos, dentro de casquillos de guía endurecidos. Topes desplazables neumáticamente.
  • Los cuatro asistentes de carga neumáticos se pueden levantar y bajar para posicionar fácilmente las piezas de trabajo pesadas (opcionalmente en 7017 classic). Asistentes de carga adicionales opcionales.
  • Dos pulsadores grandes para una sujeción.
  • Mayor capacidad gracias a la existencia de más campos de mecanizado (opcional).
  • Sin pérdidas de vacío gracias a que las zonas de vacío se pueden desconectar individualmente.
  • Bombas de vacío de alto rendimiento: 100 m3/h.
    Opcional: bombas de vacío con 140 m3/h y 250 m3/h.

Mecanizado inteligente de la madera maciza

Perfectamente equipado para un mecanizado individual y muy variado.

La PRO-MASTER serie 70 ofrece un número virtualmente ilimitado de posibilidades de mecanizado. Construida para grandes cargas, su construcción sólida y bien concebida se presenta con un diseño industrial moderno y eficiente.

Concretamente la versión 500K de la PRO-MASTER 7018 permite el fácil procesamiento de grandes elementos de puerta con la mayor eficiencia en un trabajo pendular.

Mucho espacio para la colocación de todos los útiles

Cambiador de piezas con desplazamiento en12 o 18 posiciones
Cambiador lineal de 12 posiciones

Cambiador de útiles Pick-Up de 12 posiciones de serie en la PRO-MASTER 7017 y como opción adicional en la 7018. Cambiador de discos de 12 posiciones de avance conjunto para un mecanizado pendular eficaz incluido en PRO-MASTER 7018.  Opcionalmente, se puede elegir el cambiador de discos de 18 posiciones para una amplia gama de útiles.

Innovadores módulos de cambio de formato

Módulos de cambio de formato para aplicaciones diferentes

Su aliado para conseguir una gran calidad en el producto

En la serie PO-MASTER se pone a disposición una gran variedad de elementos de cambio para variadas aplicaciones Desde las máquinas convencionales de múltiples husillos, módulos de caja de cerradura y de serrado hasta otras aplicaciones especiales como las cizallas de corte y los módulos de corte para el mecanizado de materiales tipo espuma (foam).

Engranajes oscilantes angulares con dibujo angular digital y ajuste angular disponibles para cortes angulares y taladros de precisión.

Fresas de caja de cerradura para la producción de perfiles de puerta

Fresas de caja de cerradura para la producción de perfiles de puerta
Mecanizado efectivo de componentes de puertas y marcos

Fresas de caja de cerradura

Motores de fresado de alto rendimiento sobre el módulo de fresado horizontal opcional forman parte de la serie PRO-MASTER que va a permitir fabricar perfiles de puertas increíbles. En la versión de 5 ejes, este trabajo se consigue, por supuesto, con el módulo de fresado.

  • Además, HOLZ-HER ofrece una gran selección de grupos potentes y de confianza para todos los campos de aplicación.

Puntero láser de serie

Puntero láser, a derecha e izquierda del cabezal de mecanizado
Puntero láser, a derecha e izquierda del cabezal de mecanizado
Puntero láser, a derecha e izquierda del cabezal de mecanizado

Puntero láser para el posicionamiento preciso del aspirador de vacío o para el trazado del contorno de la pieza de trabajo, aplicado a derecha o izquierda en el cabezal de mecanizado.

Láser para contornos: la solución de posicionamiento completa

Láser para contornos: la solución de posicionamiento completa
Láser para contornos: la solución de posicionamiento completa

Láser de contorno: proyecta el contorno de la pieza de trabajo y todas las ventosas requeridas simultáneamente, además de todas las posiciones de consola sin limitación del número de líneas que se van a proyectar.

Rejilla de seguridad

Rejilla de seguridad

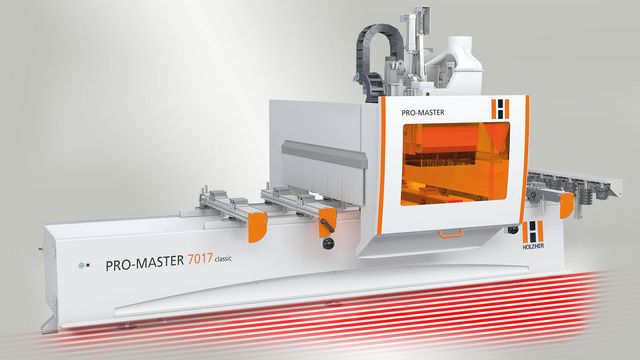

La rejilla de luz continua de la PRO-MASTER 7017 classic garantiza una seguridad operativa máxima delante de la máquina.

Eficiente tecnología de vacío

Bombas de vacío extremadamente potentes y eficientes
ECO VAC

Bombas de vacío muy potentes y eficientes para sujetar con seguridad las piezas de trabajo. Estas bombas de bajo mantenimiento, de marcha en vacío, también se distinguen por sus bajas emisiones acústicas y sus requisitos de mantenimiento extremadamente bajos.

Asimismo, nuestro control de vacío inteligente ECO VAC emplea un programa de software que garantiza que siempre hay presente el vacío necesario cuando se utilizan varias bombas.


Bueno es saber

Una interconexión de máquinas integradas garantiza la producción con una máxima eficiencia.

Eficiencia gracias a la interconexión de máquinas HOLZ-HER

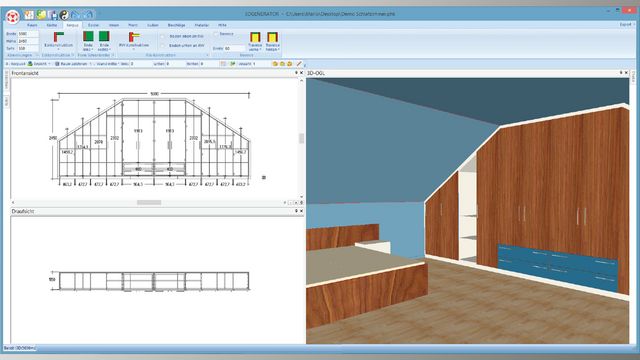

HOLZ-HER permite hacer realidad sus ideas de producción en 20 minutos desde el primer clic con el ratón hasta el mobiliario terminado mediante trabajo en red sin costuras.

Saber más


Para facilitar el ahorro de energía

La gestión inteligente de energía ECO MODE para máquinas HOLZ-HER no solo ayuda a conservar nuestro entorno, sino que también ayuda a ahorrar dinero.

Saber más


Referencias


Más información

Folletos

Simple, rápido y ecológico: más detalles en documento PDF para descargar.

Prospecto serie 70er (PDF, 1 MB)

Datos técnicos

Abrir tabla
